Oscilador Controlado Por Cristal:
Alguns dos osciladores que vimos podem ter suas frequências controladas com precisão a partir de cristais de quartzo. Nos casos em que existe um cristal para se fixar ou estabilizar a frequência do oscilador, dizemos que se tratam de osciladores controlados por cristal ou simplesmente osciladores à cristal.

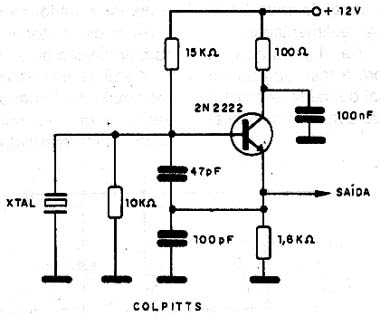

Na figura 18 temos um exemplo de oscilador controlado por cristal para operação em frequências elevadas.
A principal vantagem do cristal está na enorme estabilidade de frequência obtida. Em radiotransmissão é muito importante usar cristais assim como em instrumentos de precisão.

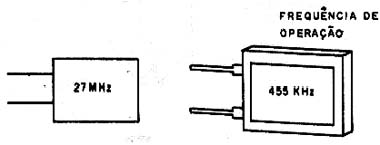

Na figura 19 temos o aspecto de cristais usados em radiotransmissão e mesmo em outros tipos de circuitos.
Os cristais podem ter frequências de vibração naturais que variam entre algumas dezenas de quilohertz até megahertz.
Existem osciladores com cristais em que a frequência pode ser ajustada numa determinada faixa de valores. Tais osciladores são denominados VXO e são bastante usados em transmissores.
CARACTERÍSTICAS:
* Faixa de frequências: 20 kHz a 200 MHz
* Tensões de alimentação: a partir de 5V tipicamente
* Sinais gerados: senoidais
* Potência de saída: pequena e média
Usos: osciladores de precisão, instrumentação, transmissores de telecomunicações, circuitos digitais, relógios, cronômetros, TV, etc.
