Outros Osciladores de Relaxação:
Além da lâmpada neon e dos transistores unijunção existem outros componentes interessantes que apresentam características de resistência negativa e que por isso podem ser usados como osciladores de relaxação.

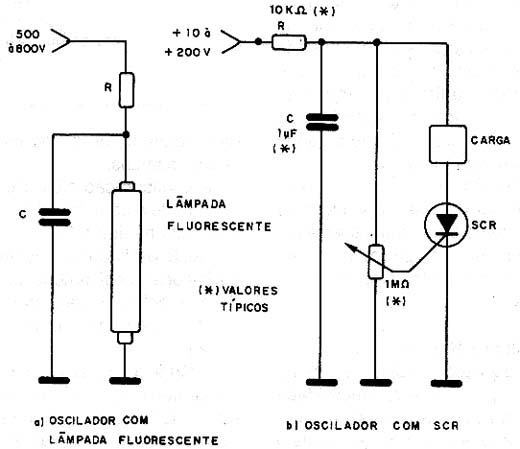

Dentre os mais lentos citamos as lâmpadas fluorescentes, os transistores programáveis unijunção (PUTs) e os SCRs que podem ser empregados em osciladores de áudio de temporizadores, conforme mostram os circuitos da figura 6.
Dentre os mais rápidos citamos os Diacs e os Diodo Túnel.Os diodos túnel podem gerar sinais acima de 1 000 MHz (1 GHz) servindo com isso para a elaboração de micro-transmissores e osciladores para a faixa de micro-ondas (UHF e SFH).

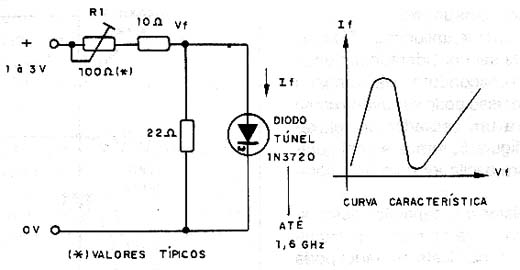

Na figura 7 temos um exemplo de um oscilador para a faixa de micro-ondas usando um diodo túnel.
Entretanto, tais diodos não são comuns no mercado o que torna bastante difícil o acesso a este tipo de circuito por parte do montador comum.
