OSCILADOR COLPITTS

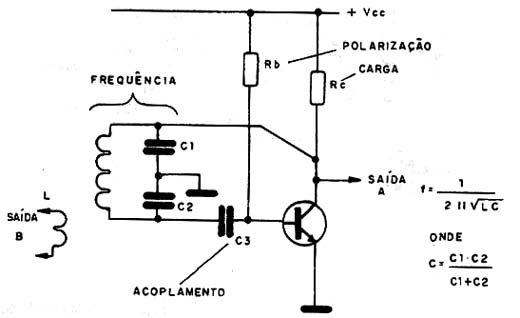

No oscilador Hartley a realimentação de sinal é feita por meio de derivação no enrolamento. O oscilador Colpitts tem um princípio de funcionamento semelhante ao Hartley com a diferença de que a realimentação é obtida por uma derivação capacitiva e não pela bobina, conforme mostra a figura 13.
A bobina empregada neste caso não tem derivação. A frequência de operação do circuito vai ser determinada pela indutância da bobina e pelos valores dos capacitores. Um oscilador como este pode gerar sinais que vão desde a faixa de áudio até algumas dezenas de megahertz. O rendimento do circuito é bom, mas menor que o Hartley.
A retirada do sinal para um circuito externo pode ser feita da mesma maneira que no caso do oscilador Hartley.
Variações para este circuito podem ser obtidas com a alteração da configuração do elemento ativo (válvula ou transistor). No exemplo que demos o transistor está na configuração de emissor comum, mas podemos modificar a configuração conforme a faixa de frequências geradas.
Por exemplo, na configuração de base comum temos uma redução dos efeitos das capacitâncias de base do transistor o que permite alcançar frequências bem mais elevadas do que nas outras configurações.
CARACTERÍSTICAS:
* Faixa de frequências: alguns hertz a 50 MHz
* Tensões de alimentação: 3 a 40V com transistores (tip)
* Sinais gerados: senoidais
* Potência de saída: mW a alguns watts
Uso: transmissores, geradores de RF, bases de tempo, receptores, etc.
