Oscilador de Relaxação Com Transistor Unijunção:

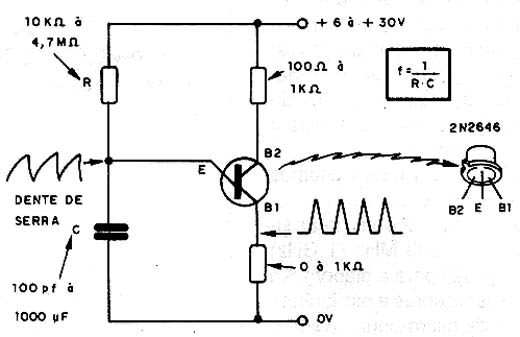

O transistor unijunção (TUJ ou UJT) pode ser considerado um equivalente semicondutor da lâmpada neon e por isso pode ser usado como base para um oscilador de relaxação. Na figura 5 temos a configuração de um oscilador com este componente.
O resistor e o capacitor determinam a constante de tempo do circuito. A frequência deste oscilador pode ser dada com boa aproximação pela expressão:
f = 1/(RC)
O funcionamento do circuito é o seguinte: o capacitor carrega-se através do resistor até ser atingida a tensão de disparo do transistor. Essa tensão é fixada pela característica do componente denominada "relação intrínseca" que diz em que proporção da tensão aplicada entre as bases, uma tensão de emissor leva o dispositivo à condução.
Quando a tensão de disparo é atingida o transistor "liga" permitindo que o capacitor se descarregue com a produção de um pulso de curta duração.
A descarga não é total. No ponto certo, o transistor desliga e novamente o capacitor se carrega pelo resistor para um novo ciclo de funcionamento.
São obtidas basicamente duas formas de onda neste circuito: no capacitor temos um sinal dente de serra, exatamente como no caso do oscilador com lâmpada neon, e na base 1 (B1) do transistor, temos pulsos de curta duração que correspondem à descarga do capacitor.
Como as lâmpadas neon, os transistores unijunção são algo lentos, e este oscilador não consegue funcionar satisfatoriamente em frequências que passem de 100 kHz.
Os pulsos obtidos, entretanto podem ser bastante intensos servindo para o disparo de dispositivos comutadores como SCRs e TRIACs. Se o capacitor usado for suficientemente grande os pulsos podem excitar pequenos alto-falantes e até produzir piscadas em LEDs.
Para um transistor unijunção popular como o 2N2646 a tensão de alimentação pode ficar entre 6 e 30 V. Os pulsos gerados terão uma tensão de pico menor que a usada na alimentação e que justamente vai ser fixada pelo ponto de disparo.
Um LED ligado entre a base 1 (B1) e o terra do circuito (circuito de descarga), com capacitores de 1 µF e resistores de 10 k? a 1 M? piscará numa frequência muito baixa, entre 1 e 10 Hz.
Para se obter um sinal dente de serra linear, já que a curva de carga do capacitor é exponencial, podem ser agregados recursos como um transistor na configuração de fonte de corrente constante. Desta forma, pode-se obter um dente mais próprio para se usar num circuito de varredura ou base de tempo linear.
CARACTERÍSTICAS:
* Faixa de frequências: 0,001 Hz a 100 kHz
* Tensões de alimentação: 6 a 30V
* Sinais gerados: dente de serra e pulsos
* Potência de saída: baixa e média
Usos: temporização, áudio, disparo de SCRs e TRIACs, sinalização, bases de tempo e circuitos de varredura, etc.
