Oscilador Por Deslocamento de Fase:

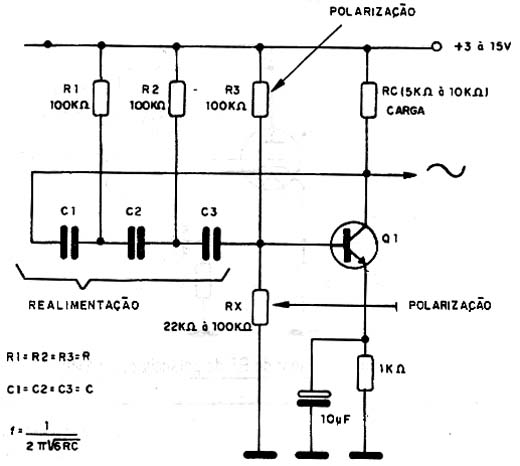

Este circuito não tem um rendimento muito elevado, servindo mais para a produção de sinais senoidais de pequena potência na faixa de áudio. No máximo algumas dezenas de quilohertz podem ser obtidos desta configuração, partindo-se do circuito mostrado na figura 14.
Nesta configuração, os resistores e capacitores da rede de realimentação são calculados para fornecer um deslocamento de fase apropriado para o sinal na frequência deve ser gerada. Assim, o sinal obtido no coletor, ao ser reaplicado via rede de realimentação, à entrada do circuito chega com sua fase invertida, condição fundamental para a manutenção das oscilações numa etapa de emissor comum.
Como o rendimento do circuito é baixo, pois as perdas são elevadas no circuito de realimentação, o sinal obtido na saída normalmente é fraco, e para seu uso é sempre preciso contar com etapas de amplificação.
A utilização deste circuito, entretanto, é bastante atraente quando precisamos de sinais senoidais de frequências muito baixas, na faixa de 0,1 a 10 Hz, já que a distorção obtida é pequena e a estabilidade é grande.

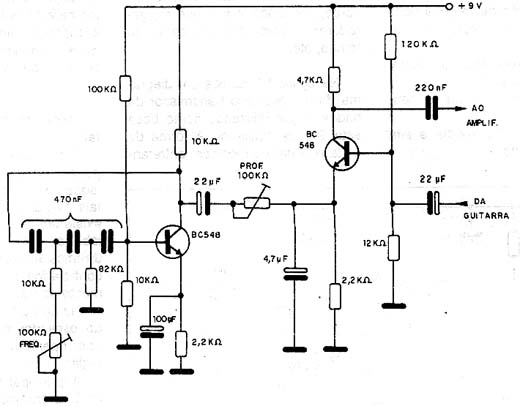

Na figura 15 temos um exemplo de circuito de efeitos para guitarras e violões (trêmulo) usando um oscilador deste tipo.
Como a amplificação deve ser grande para a manutenção das oscilações é importante que o transistor (ou outro elemento ativo) usado neste circuito tenha um bom ganho, pois pelo contrário, sua partida pode ser difícil e ele se "negará" a oscilar.
CARACTERÍSTICAS:
* Faixa de frequências: alguns hertz a dezenas de quilohertz
* Tensões de alimentação: 6 a 30V (com transistores)
* Sinais gerados: senoidais
* Potência de saída: baixa
Usos: baixas frequências, efeitos sonoros, metrônomos, áudio, instrumentos musicais, etc.
