Osciladores Integrados:
Muitos circuitos integrados lineares possuem configurações que permitem a elaboração de osciladores. É o caso de amplificadores operacionais, comparadores de tensão, funções lógicas, etc. Os osciladores elaborados em torno destes circuitos integrados podem ter os mais diversos tipos de configurações, dependendo da realimentação. Assim, em torno de tais integrados podem ser elaborados circuitos osciladores conhecidos como os Hartley, Colpitts, etc.
Como a variedade de configurações possíveis é muito grande, não temos condições de apenas em um artigo fazer a abordagem completa. Assim, será interessante focalizarmos alguns integrados que possuam uma compatibilidade maior com este tipo de função.

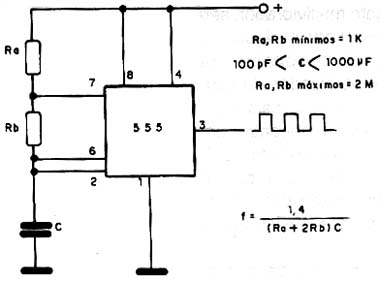

Dentre os integrados próprios para a elaboração de osciladores, sem dúvida o mais famoso é o 555 que pode ser usado na configuração astável, conforme mostra a figura 23.
Este circuito pode gerar sinais retangulares cujas frequências vão de fração de hertz até perto de 100 kHz. O circuito integrado 555 pode ser alimentado com tensões entre 5 e 30V e fornece uma potência de saída bastante elevada podendo excitar cargas como LEDs, pequenas lâmpadas e até mesmo relés.

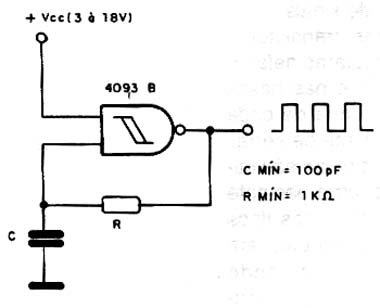

Outro integrado que é bastante usado como oscilador é o 4093, conforme mostra o circuito da figura 24.
Este circuito pode gerar sinais de até uns 4 MHz, sempre com forma de onda retangular e usando alimentação de 3 a 15 Volts.
A potência do sinal é bastante boa podendo excitar LEDs e até transdutores de alta impedância como os tipos cerâmicos.
CARACTERÍSTICAS:
* Faixa de frequências: até alguns megahertz dependendo do tipo.
* Tensão de alimentação: varia conforme o tipo.
* Sinais gerados: retangulares tipicamente
* Saída: media potência e pequena potência
Usos: injetores de sinais, temporizadores, bases de tempo, efeitos sonoros, áudio, inversores, alarmes, etc.
CONCLUSÃO:
O que vimos é apenas uma pequena parcela dos tipos de osciladores com que o projetista pode contar. No entanto, as amostras dadas servem perfeitamente para um trabalho prático, facilitando a escolha do leitor.
Devemos oportunamente abordar novos tipos de osciladores já que se trata de assunto de grande interesse para os nossos leitores.
