Oscilador de Bloqueio:

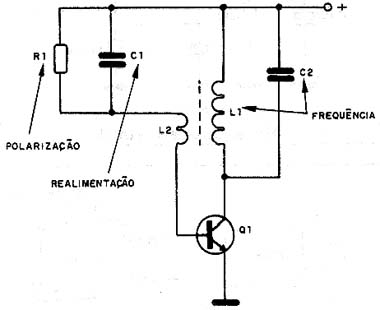

Este é um oscilador bastante usado, sendo encontrado principalmente nas aplicações de baixa e média potência de até alguns megahertz. Nos circuitos de varredura de televisores este circuito também é muito usado, dada sua simplicidade e a possibilidade de se obter sinais dente de serra. na figura 16 temos a sua configuração básica.



Um oscilador de bloqueio.
Um oscilador de bloqueio.



Neste circuito, o enrolamento principal (L1) do transformador é ligado ao coletor do transistor tendo em paralelo cum capacitor Cv que forma o sistema ressonante responsável pela frequência das oscilações. Nesse enrolamento aparece a corrente total do circuito, servindo portanto como "tanque" de saída.

O enrolamento L2 serve de derivação ou secundário, de onde é retirado o sinal para realimentação. Por meio de L2 temos a reaplicação, com a fase apropriada de parte do sinal de saída de volta à entrada de modo a manter as oscilações.

Este sinal, na realidade atua sobre o circuito bloqueando sua condução, ou seja, com sua presença não há corrente daí a denominação do circuito. O resistor R polariza a base do transistor para o funcionamento.

O resistor R deve ser dimensionado de tal forma a produzir uma corrente de coletor de acordo com as características do transistor.

A saída deste oscilador tanto pode ser obtida diretamente do coletor do transistor como a partir de uma terceira bobina enrolada sobre L1 e L2.



CARACTERÍSTICAS:

* Faixa de frequências: alguns hertz até algumas dezenas de megahertz.

* Tensões de alimentação: 3 a 100 Volts (conforme o transistor)

* Sinais gerados: senoidais ou dente de serra

* Potência de saída: média e alta (até alguns watts)



Usos: RF, sincronismo de televisores, pequenos transmissores, geradores de áudio e sinais, bases de tempo, etc.

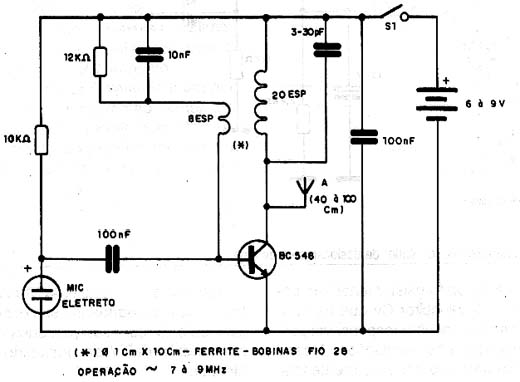

Na figura 17 damos um diagrama de um pequeno transmissor de ondas curtas utilizando como base este tipo de oscilador.



Um transmissor de ondas curtas.
Um transmissor de ondas curtas.



A forma de onda rica em harmônicas, entretanto, exige o emprego de filtros na saída para se obter um funcionamento apropriado em telecomunicações. Experimentalmente, a antena pode ser do tipo telescópico.
