Este circuito é sem dúvida um dos mais simples meios de interfaceamentos de saída para seu micro, seja ele qual for. Utilizando apenas dois circuitos integrados TTL comuns e de baixo custo, esta interface é a solução ideal para sequenciais programáveis, módulos de efeitos sonoros, controle de aparelhos elétricos etc., que sejam comandados por computador.

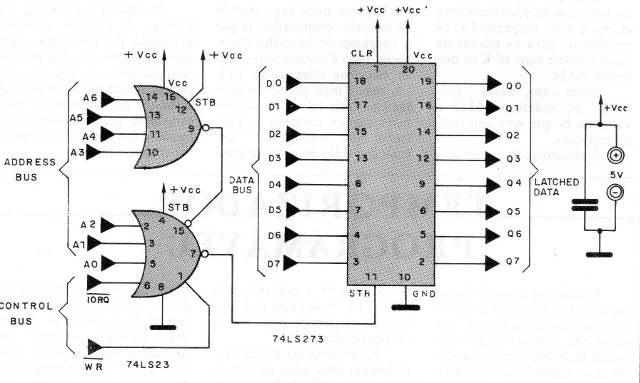

Como podemos notar, pelo diagrama na figura 1, o CI 74(LS) 23 é constituído por duas portas NOR expansíveis de 4 entradas.
Na configuração em que ele se encontra no esquema, em suas entradas são aplicados os sinais da linha de endereços (Address Bus) do micro e os sinais de controle WR e IORQ, de forma a decodificar o momento de execução de uma instrução de saída de dados pelo canal de periféricos no micro.
Neste momento, o dado disponível na linha de dados ou Data Bus é “trancado” num Latch composto pelo segundo circuito integrado, o 74(LS)273.
Este dado de 8 bits pode ser aproveitado para os mais variados fins, com o acionamento de relés no transistor, por exemplo.
Assim, para operar com a interface associada ao micro, basta fazer as conexões das linhas A0 a A6, WR e IORQ e D0 a D7 ao barramento de expansão, caso seu computador usa um Z 80 como microprocessador, caso contrário, deve-se verificar quais os sinais do microprocessador são equivalentes a estes.
Após, basta fazer a saída do dado que é desejado, em binário na saída de interface.
Para isto, utilize uma instrução do tipo OUT, N, através do basic do computador caso ele disponha desta instrução, onde n é o dado que será transmitido às saídas Q0 a Q7 da interface,
Caso seu micro não possua o comando OUT, este pode ser simulado por um programa em linguagem de máquina como o ilustrado a seguir:
LDA,N = “carrega o acumulador com o valor n”
OUT, A = “faz a saída dc dados no canal 0”
RET = “retorna ao basic”
Uma boa área da memória para a colocação deste programa é a do endereço 16514 em diante, para os micros da linha Sinclair com 16 K de memória RAM.
Neste caso, basta “POKAR” no endereço 16515 o valor dc N que será colocado na interface.
A alimentação do circuito é feita por uma tensão de 5 VDC, que pode ser extraída do próprio computador, já que o consumo do aparelho é irrisório.
Não é obrigatório o uso de circuitos integrados TTL LS, mas é mais prudente utilizar CIs deste tipo, pois consomem menos corrente e, portanto, não “carregarão” demais as saídas do microprocessador.

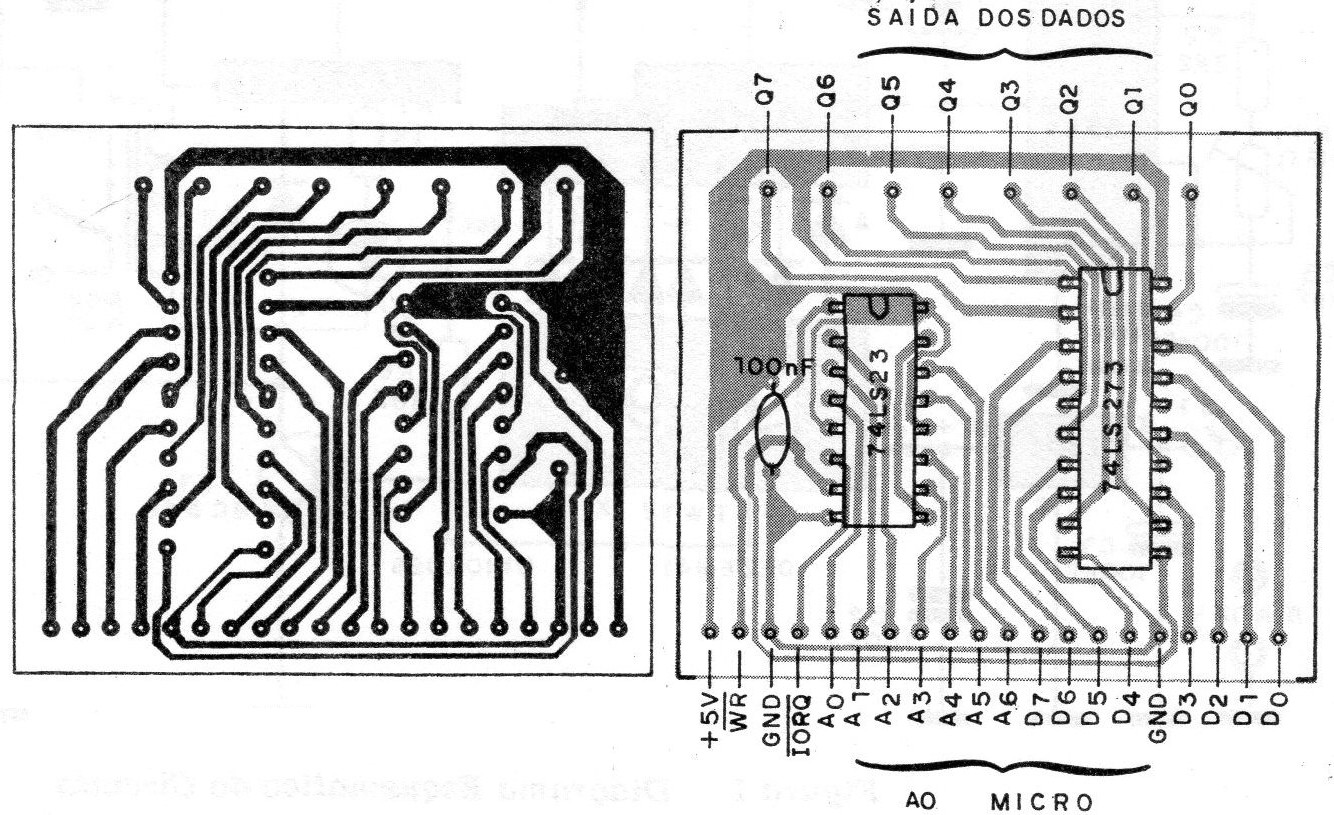

Na figura 2 podemos ver a placa de circuito impresso utilizada no protótipo, bem como a disposição dos poucos componentes em sua fase superior.
A ligação desta placa à saída do micro pode ser feita através de um cabo multivias ligado a um conector compatível com seu micro.
