Este circuito usa apenas 3 componentes, sendo de grande utilidade na bancada de muitos experimentadores, estudantes, professores ou até mesmo do técnico reparador. Com ele podemos saber qual é o polo positivo ou negativo de um eliminador de pilhas, fonte de alimentação ou circuito em reparos, o que pode ser muito importante para sua integridade.
A única exigência para sua utilização é que a tensão a ser identificada pela polaridade esteja entre 2 e 12 volts, pois acima disso a corrente pode ser excessiva no LED, colocando em risco sua integridade.

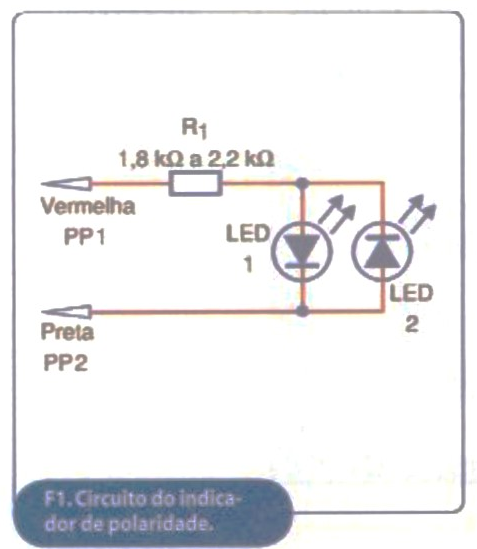

Temos como indicadores dois LEDs, acendendo um ou outro se a tensão for contínua, dependendo da polaridade. Se a tensão for alternada, acendem os dois LEDs. Na figura 1 temos o circuito completo de nosso indicador de polaridade.

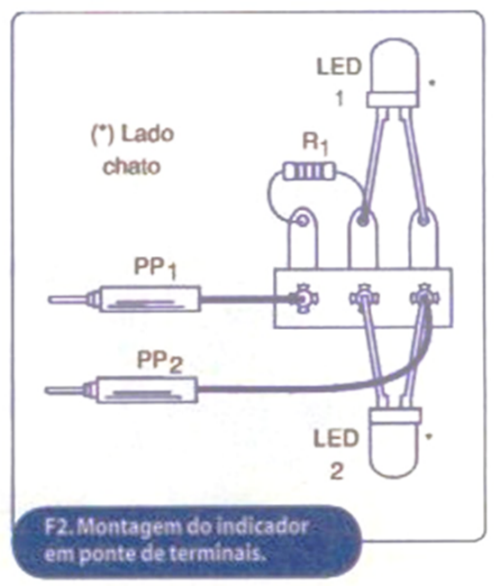

Na figura 2 temos à disposição dos componentes numa ponte de terminais a qual cabe facilmente numa caixinha plástica de dimensões bastante modestas.

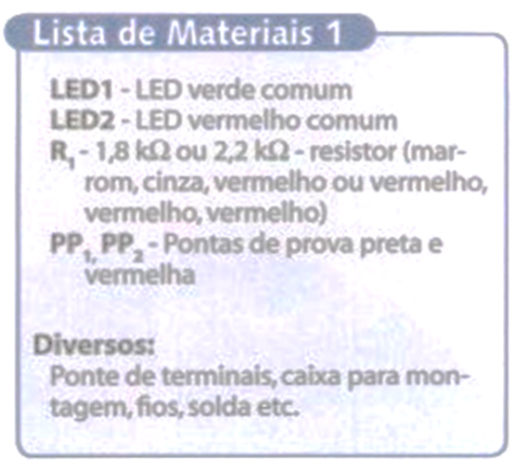

As pontas de prova devem ser preta e vermelha para identificação da polaridade. O resistor pode ser de 1/8 W ou maior e os LEDs devem ser de cores diferentes, preferivelmente um vermelho e um verde.
O circuito não necessita de fonte de alimentação, pois a própria tensão do circuito em prova é usada para seu acionamento.
O uso do indicador é muito simples: basta encostar as pontas de prova nas saídas do circuito em teste. Se o LED verde acender, então a polaridade das pontas coincide com a do circuito: vermelha para o positivo e preta para o negativo.
Se for o LED vermelho o que acende, então a polaridade está invertida, ou seja, a ponta de prova preta é que está no positivo.
O circuito não funciona com tensões menores do que 2 volts, pois este é o valor mínimo que o LED verde precisa para acender.
