Interferências que chegam a receptores de TV, FM, rádios, pela rede de alimentação, podem ser reduzidas ou eliminadas com um simples filtro.

Circuitos de comutação rápida, como os controles de velocidade para motores elétricos, dimmers, motores com escovas, produzem interferências que se propagam pela rede de alimentação e podem prejudicar a recepção de sinais de rádio ou TV.

Um exemplo disso o leitor tem quando alguém liga, em sua casa, o liquidificador ou a batedeira de bolos e a imagem de seu televisor fica prejudicada.

Chuviscos e até mesmo o ruído do motor ”saem” no aparelho, atrapalhando a recepção.

Para quem montou o controle de velocidade que descrevemos neste site (ART2484), ou que possui problemas de interferências de eletrodomésticos, vai aqui o projeto de um simples filtro.





O CIRCUITO



Os indutores dificultam a passagem de sinais de altas frequências, como os que produzem as interferências, e não impedem a passagem da alimentação da corrente alternada.

Os capacitores, por outro lado, dificultam a passagem dos sinais de baixa frequência, correspondentes à corrente alternada, mas deixam passar os sinais de alta frequência, correspondentes à interferência.

Se ligarmos os indutores em série com a alimentação e os capacitores em paralelo, formamos um “desvio” que pode ser usado de duas maneiras, conforme mostra a figura 1.

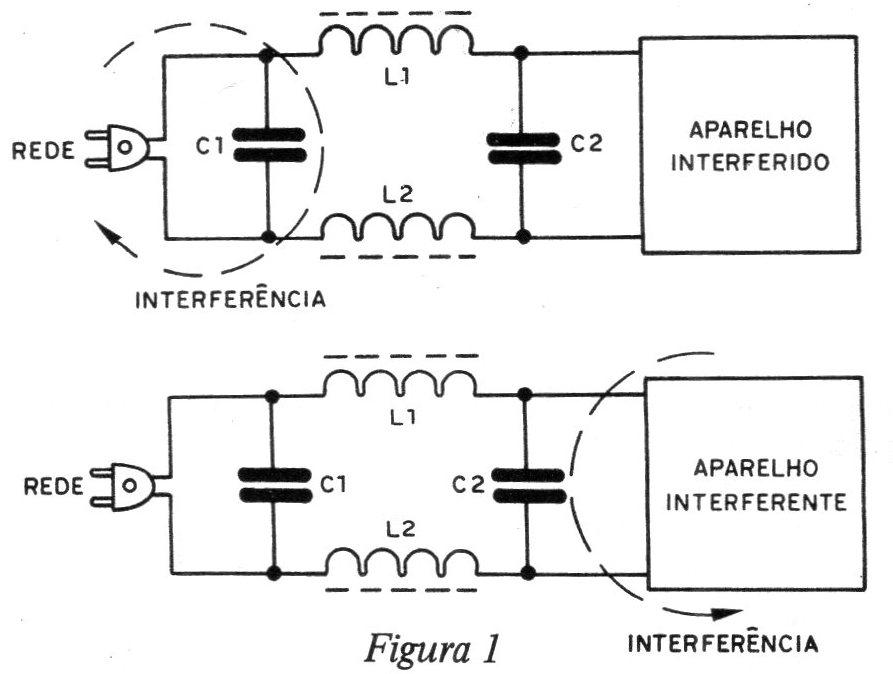

Figura 1 – Desviando as interferências
Figura 1 – Desviando as interferências | Clique na imagem para ampliar |





Se o filtro for ligado em série com o aparelho produtor de interferências, ele impede que os sinais saiam pela rede, indo afetar aparelhos próximos.

Se o filtro for ligado em série com o receptor (rádio, TV, FM), ele impede que interferências, que já venham pela rede, atinjam tal aparelho.





MONTAGEM



O filtro proposto pode ser ligado em série com o aparelho produtor ou sensível à interferência, com potência até 1 000 watts.

O diagrama completo é mostrado na figura 2.

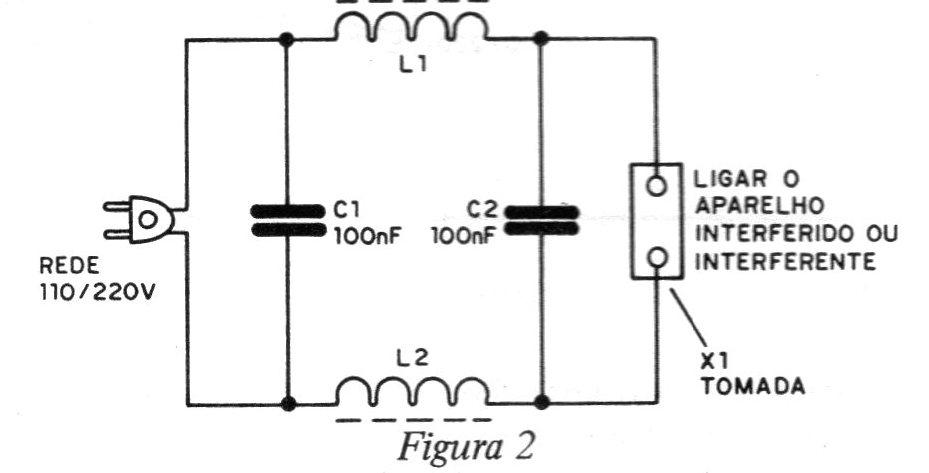

Figura 2 – Diagrama do filtro
Figura 2 – Diagrama do filtro | Clique na imagem para ampliar |





Na figura 3 temos a realização prática, que pode ser feita numa pequena placa de circuito impresso ou mesmo em ponte de terminais.

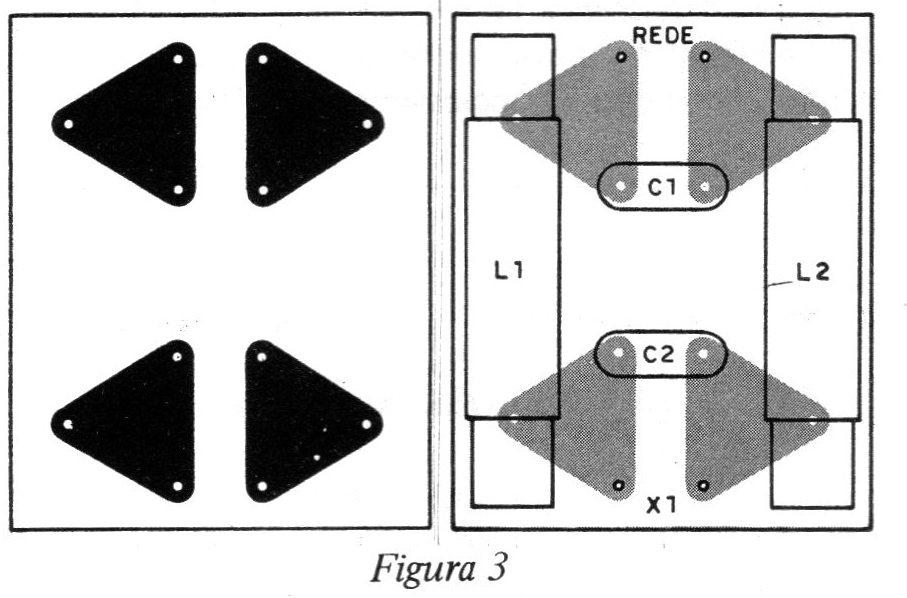

Figura 3 – Montagem em placa de circuito impresso
Figura 3 – Montagem em placa de circuito impresso | Clique na imagem para ampliar |





Para maior eficiência do filtro, ele poderá ser encerrado em uma caixa metálica.

As bobinas são enroladas em um bastão de ferrite, constando de umas 30 ou 40 voltas de fio esmaltado 22. Até mesmo fio comum pode ser usado para esta finalidade.

Os capacitores são de poliéster ou óleo, com pelo menos 600 V de tensão de trabalho.

Para maior eficiência do filtro, a sua caixa pode ser ligada a uma boa terra.

Se, com a utilização do filtro, a interferência não for removida ou reduzida, é sinal que sua propagação não se faz pela rede. Outros meios devem ser pesquisados para sua redução.
