O aspecto místico da chama bruxuleante de uma vela é um elemento importante em muitos experimentos paranormais ou mesmo em rituais. Ao trabalhar com eletrônica em experimentos paranormais, o auxílio de um circuito que pode imitar o efeito de cintilação de uma vela, usando uma lâmpada incandescente comum, pode agregar algumas vantagens em termos de efeitos finais. Uma vantagem é a ausência de fumaça e cheiro. O outro é o perigo de incêndio, que é evitado com o uso de recursos eletrônicos. Vale ressaltar também que o pesquisador pode utilizar lâmpadas de cores diferentes, e até lâmpadas de infravermelho ou ultravioleta.
Nota: este artigo foi originalmente escrito para meu livro Electronic Projects from the Next Dimension (2009). Veja em PN00 nota sobre o assunto de que ele trata. Projetos semelhantes podem ser encontrados no site. Digite magnético na busca para encontrar artigos.
O circuito descrito aqui imita a oscilação de uma chama controlando o brilho de uma lâmpada incandescente comum. Lâmpadas incandescentes com potência entre 5 e 100 W ou mais podem ser utilizadas em experimentos, o que equivale à luz produzida por muitas velas. Experimentos do Mans podem ser sugeridos para o uso deste circuito, conforme descrito a seguir.
Experimentos
■ O efeito da chama tremeluzente reproduzido por uma lâmpada pode ser útil para ajudar um sujeito a entrar no estado de transe em um experimento ESP. Ele também pode ser usado como um auxílio hipnótico em experimentos envolvendo meditação transcendental e biofeedback.
■ O assunto pode tentar mudar o efeito de luz produzido por este dispositivo usando seus poderes mentais. O efeito também pode ser usado para ajudar o sujeito a concentrar sua mente em um objeto a ser movido.
■ Preenchendo um ambiente com a luz produzida por este dispositivo, o sujeito pode atingir o quarto estado de consciência ou estado de transe mais facilmente.
■ Na radiestesia, os efeitos de uma iluminação que imita uma vela podem ser usados em experimentos envolvendo a ação de um pêndulo e seu efeito sobre os objetos.
■ O aspecto místico da iluminação de uma vela pode ser útil em experimentos envolvendo fantasmas, espíritos e outras manifestações paranormais. O local onde o fenômeno ocorrerá pode ser iluminado por este dispositivo.
Como funciona
Dois multivibradores astáveis usando transistores comuns operam como moduladores funcionando em frequências diferentes. O primeiro multivibrador tem sua frequência determinada por C2 e C3 e o segundo por C4 e C5. Os multivibradores usam valores diferentes para esses capacitores, pois eles devem produzir sinais quadrados com ciclos de trabalho diferentes de 50%. Isso significa que pulsos curtos aplicados à lâmpada resultam no efeito de oscilação. O uso de dois osciladores também faz com que a lâmpada pisque a uma taxa aleatória, assim como uma vela real.

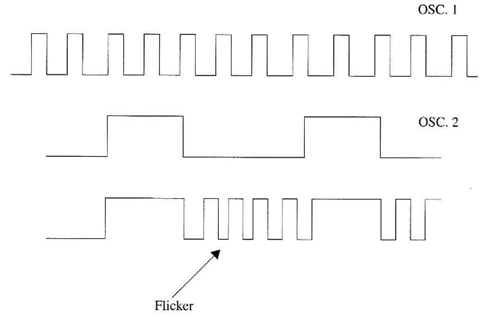

Os sinais produzidos pelos dois multivibradores são combinados pelos diodos D2 e D3 e aplicados à porta de um SCR. Isso significa que o SCR recebe uma sequência aleatória de pulsos, conforme mostrado na Figura 1, produzindo o efeito de oscilação.
A baixa tensão necessária para alimentar os multivibradores vem de Dl e é filtrada por C2. R1 tem um valor que depende da linha de alimentação CA. Para uma linha de alimentação de 117 Vca, um resistor de 10 Id) é indicado. Um resistor de 22 kΩ é recomendado para uma linha de alimentação de 220/240 Vca.
Observe que todas as partes do circuito, incluindo os estágios de baixa tensão, estão conectadas à linha de alimentação CA. Isso significa que o circuito deve ser montado para evitar a possibilidade de alguém tocar nas partes ativas para evitar choque.
Assembly

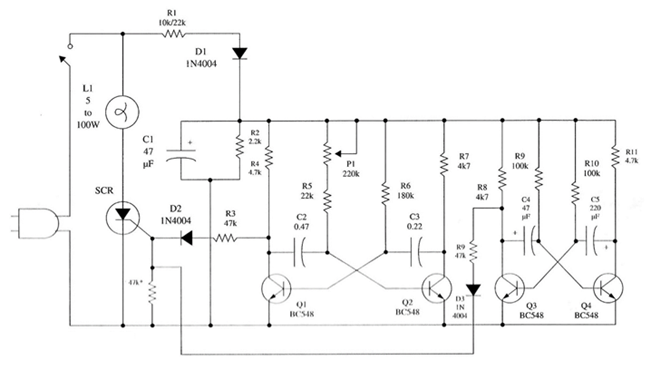

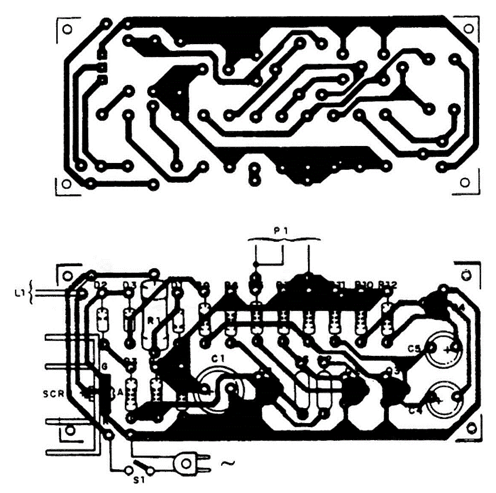

A Figura 2 mostra o diagrama esquemático completo da vela eletrônica. Os componentes são colocados em uma placa de circuito impresso, conforme mostrado na Fig. 3.
O SCR deve ser montado em um pequeno dissipador de calor. O sufixo depende da tensão da linha de alimentação CA. Se o circuito for alimentado por uma rede de alimentação de 117 Vca, os tipos com sufixos B ou D são adequados. Para uma rede de alimentação de 220/240 Vca, use os tipos com sufixo D.
Qualquer lâmpada incandescente classificada na faixa entre 5 e 100 W pode ser usada. Tipos que se parecem com velas são recomendados se o leitor puder encontrá-los.
Os transistores não são críticos e os capacitores eletrolíticos devem ter classificações de voltagem de 16 V ou mais.
Como o circuito é alimentado pela linha de alimentação CA e nenhum transformador de isolamento é usado, deve-se tomar cuidado especial para evitar choque. Isole o circuito dentro de uma caixa de plástico ou madeira.
A lâmpada pode ser montada na parte superior da caixa ou, se preferir, colocada à distância do dispositivo e conectada por um fio longo.
Testando e Usando o Circuito
Conecte o dispositivo a qualquer linha de alimentação CA e ligue S1. Ajuste P1 para ter um efeito de oscilação na lâmpada de acordo com suas expectativas. Se você não gostar dos efeitos (por exemplo, se, devido às tolerâncias dos componentes, eles não imitarem adequadamente uma vela), você pode querer fazer algumas alterações no circuito. Veja no item da seção “Sugestões” instruções de como fazer isso.
Se o circuito não funcionar, verifique a tensão em C1. A tensão deve ser 8 V. Se necessário, altere o valor de R2 para atingir esta tensão.
Sugestões
■ Para alterar o efeito de cintilação, você pode fazer as seguintes alterações nos componentes:
C2 no intervalo entre 0,22 e 1 µF
C3 no intervalo entre 0,047 e 0,47 µF
C4 na faixa entre 10 e 220 µF
C5 na faixa entre 47 e 470 µF
Essas alterações podem compensar problemas de tolerância nos capacitores.
■ Use uma lâmpada incandescente de infravermelho ou UV para os experimentos.
■ Substitua R11 por um LDR e controle o efeito pela luz ambiente. O LDR não deve ser iluminado pela lâmpada do circuito do dispositivo, ou você receberá feedback.
■ Você também pode substituir R6 por um LDR para controlar o efeito em outro ponto do circuito.
Lista de Peças:
Semicondutores
SCR MCR106 (4 ou 6) ou TIC106-B ou D Retificador controlado de silício (de acordo com a linha de alimentação CA) (ver texto)
Q1, Q2, Q3, Q4 BC548 ou equivalente - transistores de silício NPN de uso geral
D1, D2, D3 1N4004 ou 1N4007 - diodos retificadores de silício
Resistores
R1 10 kΩ (117 Vac) ou 22 kΩ (220/240 Vac) x 10 W. enrolado em fio (ver texto)
R2 2,2 kΩ, 1/8 W, 5% - vermelho, vermelho, vermelho
R3, R9 47 kΩ, 1 / 8W, 5% - amarelo, violeta, laranja
R4, R7, R8, R12 4,7 kΩ, 1 / 8W, 5% - amarelo, violeta, vermelho
R5 22 kΩ, 1 / 8W, 5% - vermelho, vermelho, laranja
R6 180 kΩ, 1/8 W, 5% - marrom, cinza, amarelo
R10, R11 100 kΩ, 1/8 W, 5% - marrom, preto, amarelo
Capacitores
C1, C4 47 µF / 16 WVDC, eletrolítico
C2 0,47 µF, filme de cerâmica ou metal
C3 0,22 µF, filme de cerâmica ou metal
C5 220 µF / 16 WVDC, eletrolítico
Diversos
P1 potenciômetro 47.000 a 220 kΩ
S1 SPST, toggle ou slide
X1 Lâmpada incandescente, 5 a 100 W f ver texto)
Placa de circuito impresso, caixa de plástico ou madeira, cabo de força, dissipador para o SCR, botão para o potenciômetro, fios, solda, etc.
