Este circuito usa apenas 3 componentes, sendo de grande utilidade na bancada de experimentos com Eletricidade e Eletrônica. Com ele podemos determinar qual é o polo positivo ou negativo de um eliminador de pilhas, fonte, gerador experimental etc. A única exigência para sua utilização é que a tensão a ser identificada pela polaridade esteja entre 2 e 12 V, pois acima disso, a corrente pode ser excessiva no LED, colocando em risco sua integridade.

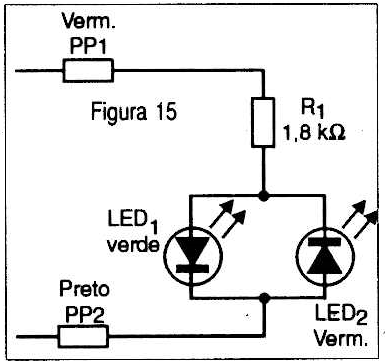

Temos como indicadores dois LEDs, acendendo um ou outro, se a tensão for contínua e dependendo da polaridade. Se a tensão for alternada, os dois LEDs acendem. Na figura 15 temos o circuito completo do indicador de polaridade.

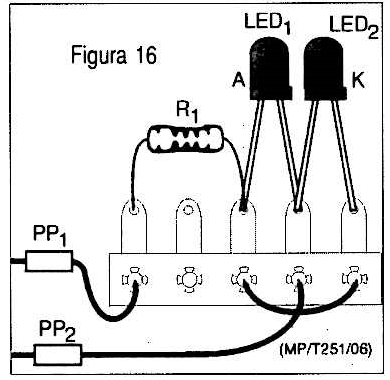

Na figura 16 temos a disposição dos componentes numa ponte de terminais, a qual cabe facilmente numa caixinha plástica de dimensões modestas.
As pontas de prova devem ser de cores diferentes (vermelha e preta) para identificação de polaridade. O resistor pode ser de 1/8 W ou maior e os LEDs devem ser de cores diferentes, preferivelmente, um vermelho e um verde. O uso do indicador é simples: basta encostar as pontas de prova nas saídas do circuito em teste. Se o LED verde acender, então a ponta vermelha está no positivo e a preta no negativo. Se o vermelho acender, temos a polaridade contrária.
O circuito não funciona com tensões menores que 2 V, pois este é o valor mínimo que o LED verde precisa para acender.
O que explicar:
Porque os LEDs só acendem com a corrente circulando num sentido. Como funcionam os LEDs e as lâmpadas.
Ideias para explorar:
Tentar projetar circuito semelhante mais sensível, usando transistores.
