A finalidade deste projeto didático é mostrar como um multivibrador astável pode operar numa frequência alta e aplicando seus sinais num transdutor, podemos obter sons. Como alterar a frequência desses sons usando um sensor (LDR).
Um multivibrador astável pode ser usado para gerar um sinal na faixa de frequências de áudio e aplicando a um transdutor, obter som.
Neste projeto, vamos além, mostrando como podemos agregar um LDR ao circuito RC que determina a frequência e com isso controlá-la a partir da luz.
No circuito, agregamos o LDR a um dos ramos do multivibrador de modo que ele controla apenas parte da frequência, com a condução de um dos transistores.
Vemos que, quando a resistência do LDR diminui na presença de luz, a constante de tempo diminui e com isso a frequência se torna mais alta e o som emitido é mais agudo.
Uma possibilidade interessante de alteração no circuito consiste em se usar dois LDRs, um em série com cada resistor de base dos transistores do multivibrador.
Montagem

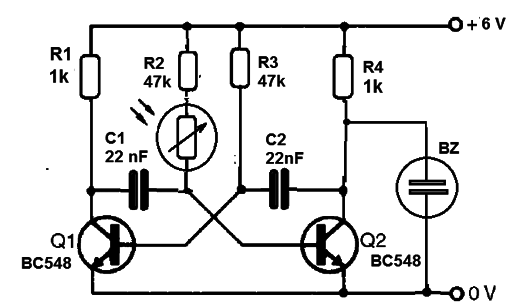

Na figura 1 temos o diagrama completo de nosso multivibrador astável controlado pela luz.

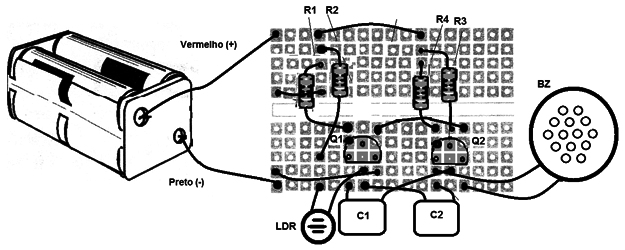

A montagem é feita na matriz de contatos com a disposição mostrada na figura 2.
Ao realizar a montagem, observe a posição dos transistores e a polaridade das pilhas que alimentam o circuito.
O transdutor é ligado no coletor de um dos transistores, de onde retiramos o sinal para a reprodução.
Veja que este sinal também pode ser retirado do coletor do outro transistor.
Observe com atenção os valores dos resistores que são dados pelas faixas coloridas.
Q1, Q2 – BC548 – transistores NPN
LDR – LDR comum
R1, R4 – 1 kΩ – resistor – marrom, preto, vermelho
R2, R3- 47 kΩ – resistor – amarelo, violeta, laranja
C1, C2 – 22 ou 47 nF – capacitores eletrolíticos
B1 – 6 V – 4 pilhas
BZ – Transdutor piezoelétrico
Diversos:
Matriz de contatos, suporte de pilhas, fios, etc.
