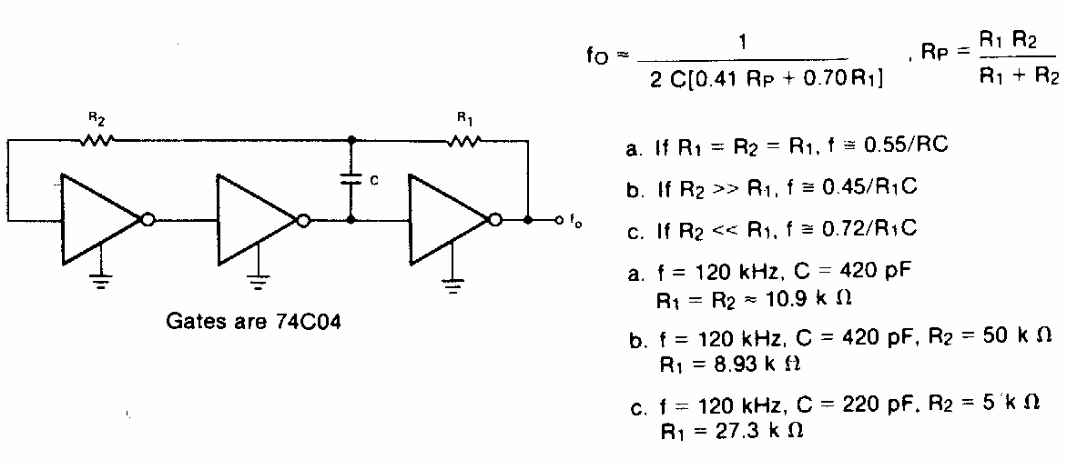

Na figura temos a configuração básica de um oscilador TTL com o 74C04. O circuito deve ser alimentado por 5V. Para os valores indicados no circuito a frequência é de 120 kHz.
| Clique na imagem para ampliar |
Na figura temos a configuração básica de um oscilador TTL com o 74C04. O circuito deve ser alimentado por 5V. Para os valores indicados no circuito a frequência é de 120 kHz.
