No nosso livro “Os Segredos no uso do Multímetro” descrevemos dezenas de utilidades para o que consideramos o mais útil de todos os instrumentos eletrônicos. Neste artigo focalizamos novamente este instrumento, dando algumas dicas de como usar o multímetro em serviços de reparação. O leitor também poderá encontrar muito mais no nosso livro “Conserte Tudo - Guia prático do reparador eletrônico”.
O multímetro básico mede tensões, correntes e resistências.
Como fazer essas medidas e muito mais o leitor encontrará vasta literatura em nosso site em artigos como:
Usos Importantes Para o Multímetro (INS553)
Usando o multímetro na instalação elétrica (EL039)
Escolhendo o melhor multímetro (INS219)
Por que ter um Multímetro (INS023)
Como usar corretamente seu multímetro (INS185)
E muitos outros artigos mais.
Veremos a seguir, alguns e testes simples que podem ser feitos com o multímetro, de utilidade para quem repara aparelhos elétricos e eletrônicos.
Medidas de tensões

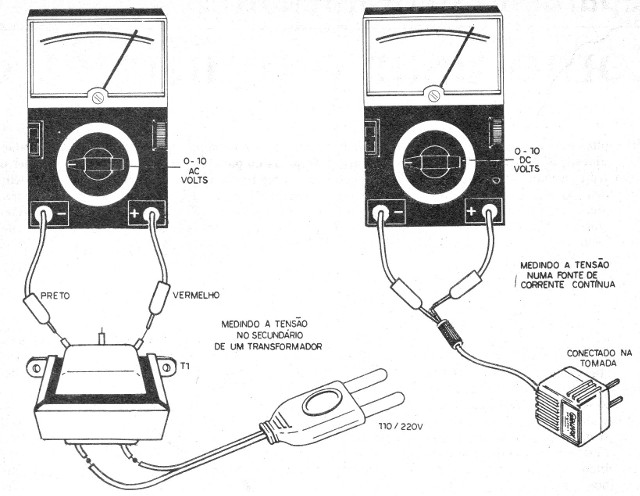

O primeiro tipo de teste é o mostrado na figura 1, em que mostramos como medir tensões num transformador e num cabo de força.
No caso do transformador devemos ajustar o multímetro para uma escala de tensões alteradas (AC Volts) de acordo com o que esperamos encontrar no transformador.
Por exemplo, se esperamos algo entre 6 e 12 V, ajustamos para uma escala de 15 ou 30 V.
Para o caso de cabos de força, devemos ajustar o multímetro para AC volts de acordo com a rede de energia.

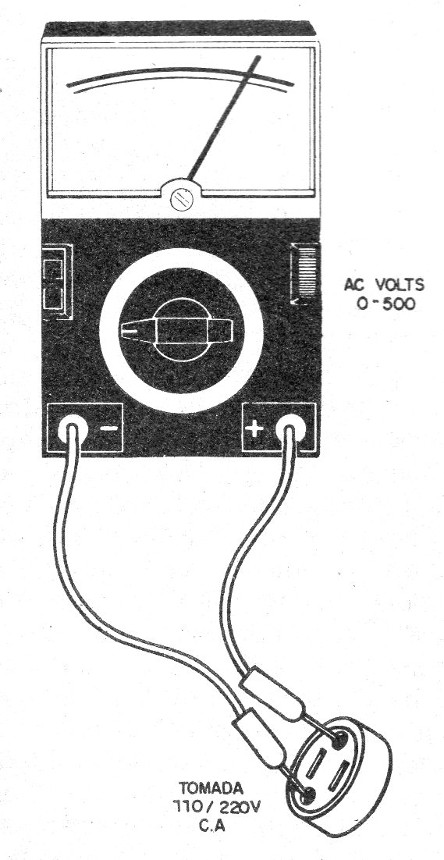

Esta mesma escala de AC Volts é usada no caso da medida de tensões de uma tomada, conforme mostra a figura 2.
Nunca use a escala de correntes ou resistência para esta medida, pois se isso for feito, seu multímetro queimará instantaneamente ao se se realizar a medida.

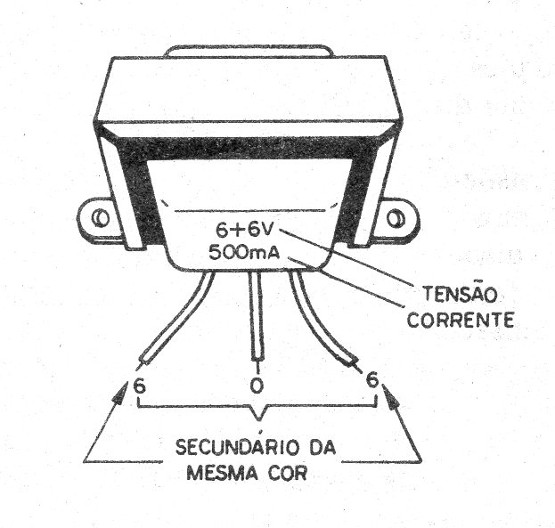

Para o caso de transformadores com 3 fios temos a identificação das tensões da forma indicada na figura 3.
Os transformadores de força podem ser ligados de diversas formas de acordo com o primário e a tensão.

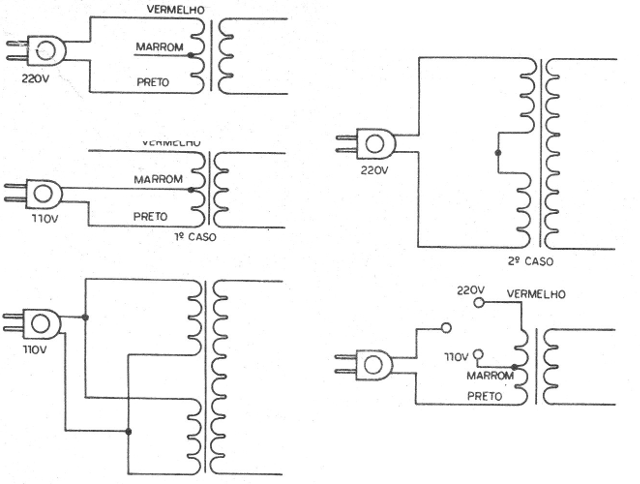

Na figura 4 mostramos como estas ligações podem ser feitas para os diversos tipos de transformadores.

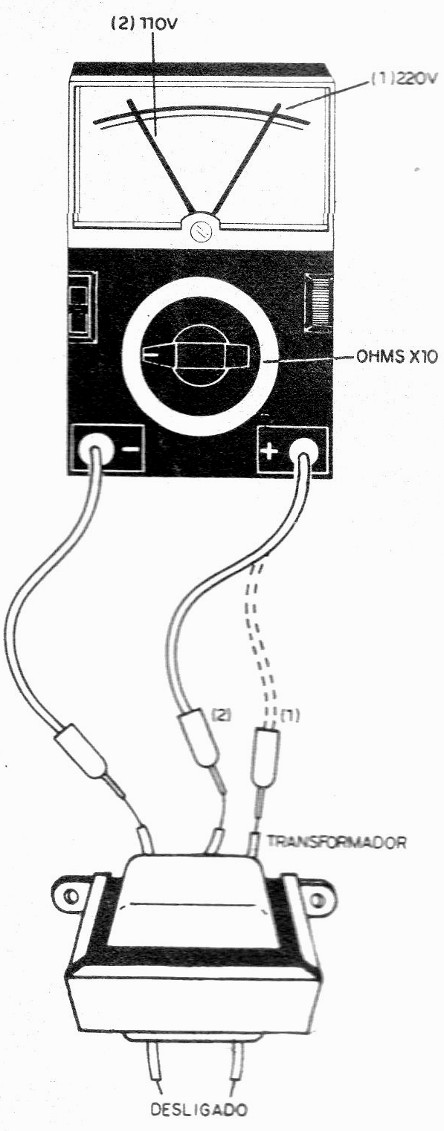

Para identificar os enrolamentos de 110 V e 220 V de um transformador de 3 fios com o multímetro, observe a figura 5.
A resistência medida em (1) deve ser menor do que em (2) indicando que a entrada1 é de 110 V e a 2 é de 220 V.

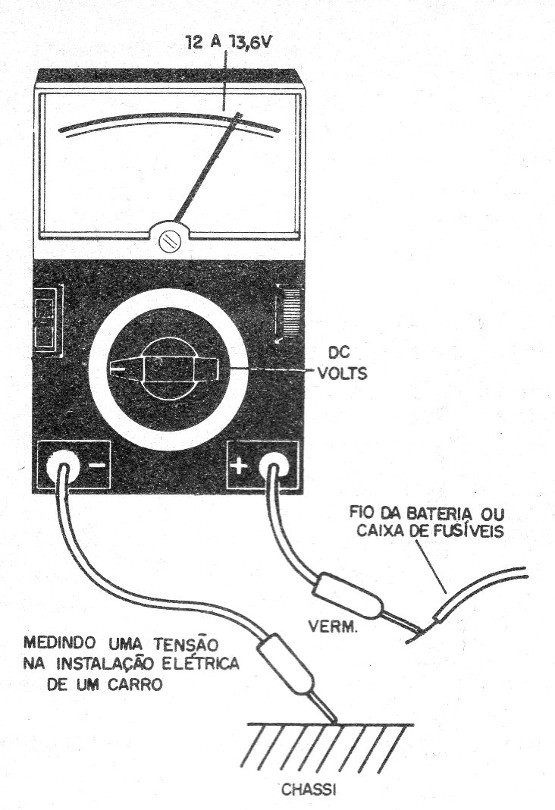

A medida de tensões numa instalação elétrica tomando como referência a terra ou chassi é feita conforme mostra a figura 6.
Lembre que no caso de um carro devemos ajustar o multímetro para leitura de tensões DC com fundo de escala acima de 12 V, por exemplo, 15 V ou 30 V.
Para a medida de tensões da rede de energia devemos usar uma escala Volts AC de acordo com a tensão da rede, por exemplo 150 V para a rede de 110 V e 300 V para a rede de 220 V.
Medidas de Resistências

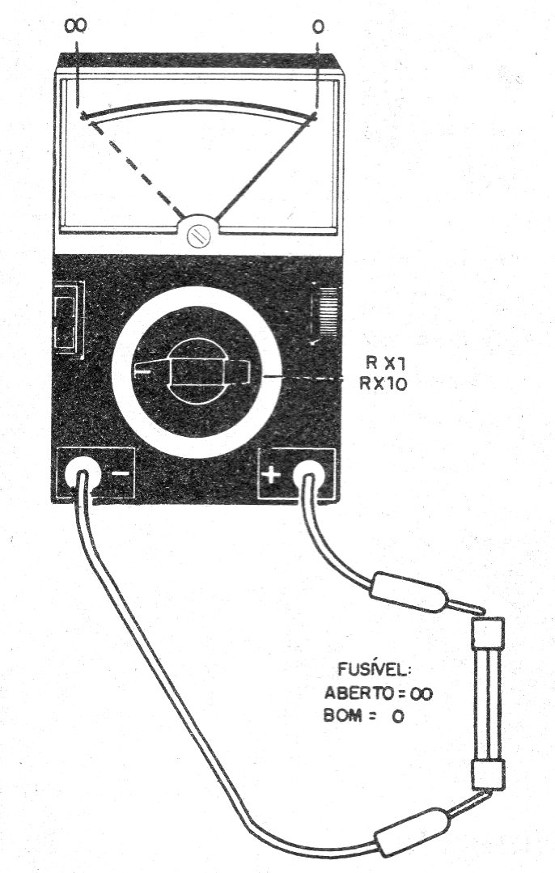

A medida de resistências, com o multímetro na escala de Ohms, permite realizar diversos tipos de testes importantes, como o de fusíveis, mostrados na figura 7.
Veja nos nossos livros Como Testar Componentes como fazer o teste de outros componentes com o multímetro.
A resistência medida deve ser nula para um fusível bom e infinita para um fusível aberto.

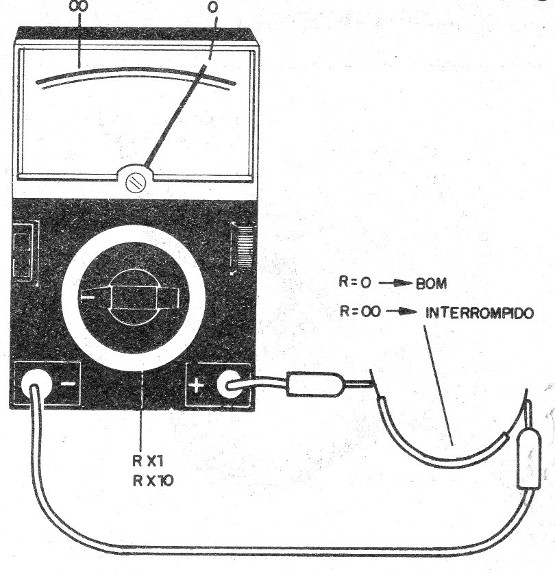

Da mesma forma, como mostra a figura 8, podemos testar fios com o multímetro na escala mais baixa de resistências.
A resistência medida deve ser nula.
Se for infinita o fio se encontra interrompido.

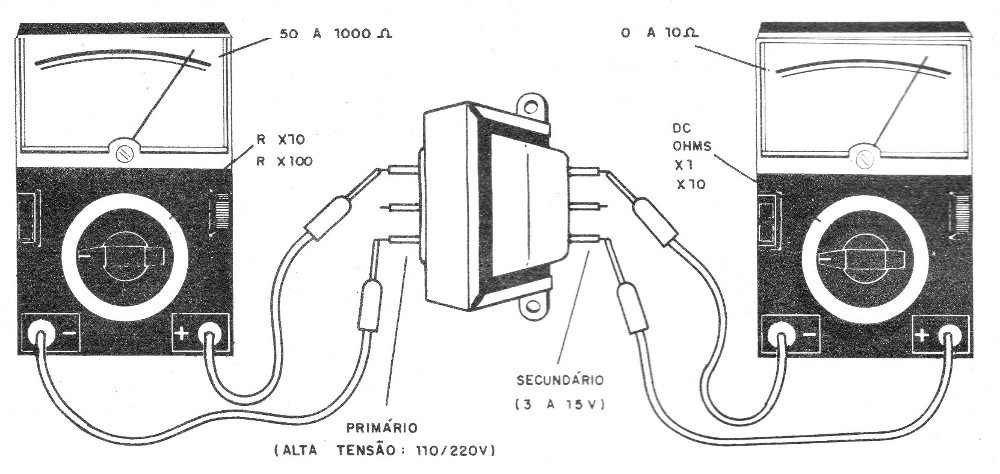

Os enrolamentos de um transformador de alimentação pode ser testado com o procedimento mostrado na figura 9, quando que medimos as resistências dos enrolamentos.
O primário de alta tensão tem uma resistência mais alta do que o secundário de baixa tensão.
Veja que todos estes testes devem ser feitos com o aparelho em teste desligado ou desconectado da rede de energia.

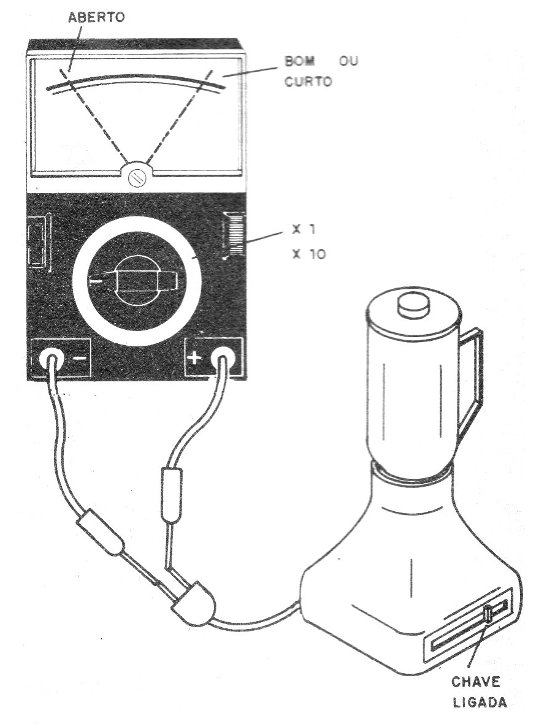

Para testar eletrodomésticos, o teste mais simples é o de continuidade do circuito revelando, por exemplo, cabos interrompidos, motores abertos, etc. conforme mostra a figura 10.
Enfim, sabendo usar o multímetro tem uma enorme utilidade na oficina, podendo detectar uma enorme quantidade de problemas em eletro-eletrônicos.
