Detector de Energia
Este projeto é bastante interessante, pois pode detectar a energia elétrica produzida por diversos tipos de fontes alternativas, muitas das quais que o aluno pode montar. Trata-se de uma versão mais simples do projeto anterior.
Trata-se de uma espécie de galvanômetro elementar, mas que operará em conjunto com alguns dispositivos especiais, de fácil construção.
A principal característica deste projeto está no fato de usar material de muito fácil obtenção.
O que temos é uma bobina em forma de caixa e no interior dela, pendurada uma lâmina de barbear.
A lâmina deve ter sido previamente esfregada num imã para se magnetizar e assim, tornar o aparelho mais sensível.
Quando uma corrente, mesmo muito fraca, passar pela bobina, o campo criado atua sobre a lâmina e ela se move indicando a produção de energia.

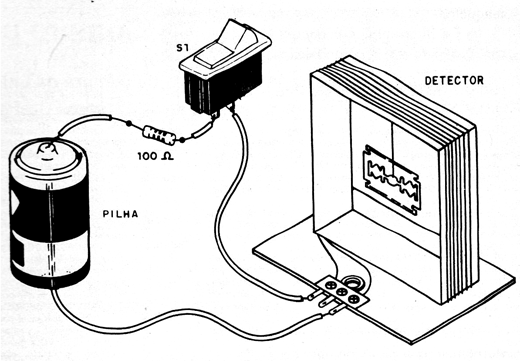

Assim, sempre que a lâmina mudar de posição saberemos que o dispositivo testado estará produzindo energia. Na figura 11 temos o aspecto da montagem.
![Figura 11 Figura 11](/images/stories/artigos10/art1203_11.png)
A bobina pode ser feita numa caixa de papelão ou outro material que não seja metal e tem uma dimensão de aproximadamente 10 x 10 cm. Devem ser enroladas de 50 a 200 voltas de fio esmaltado fino e para que esse fio não escape, passe um pouco de esmalte de unhas.
As pontas dos fios da bobina, depois de raspadas são soldadas nos terminais da base de montagem.
A lâmina de barbear é amarrada com linha fina e fixada no interior da bobina de modo a ter movimento livre.
Para testar o aparelho use o circuito da figura com um resistor de 100 ? para limitar a corrente. Quando a chave S1 for fechada a lâmina de barbear deve movimentar-se.

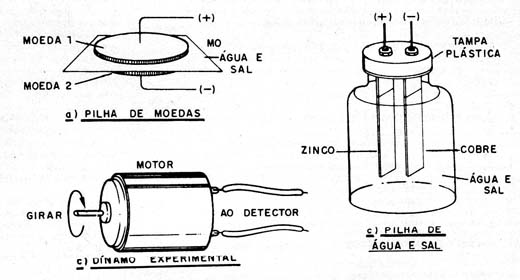

Para demonstrar o aparelho use as fontes de energia alternativa mostradas na figura 12.
![Figura 12 Figura 12](/images/stories/artigos10/art1203_12.jpg)
A pilha de moedas deve fornecer algo em torno de 1 V. A pilha de água e sal também fornece uma tensão da mesma ordem. Já, o gerador manual é um dínamo feito com um pequeno motor.
O que explicar:
* Procure o princípio de funcionamento do galvanômetro na internet e livros de física
* Procure outras fontes alternativas de energia
5 a 20 metros de fio esmaltado fino
1 lâmina de barbear
1 ponte de 2 terminais
1 resistor de 100 ? x 1/8 W
1 pilha
Material para as fontes alternativas, papelão, base de montagem, solda, etc.
