Galvanômetro Experimental (II)
Como no projeto anterior, o instrumento que descrevemos é um "detector de correntes elétricas" extremamente sensível, tendo por base a experiência de Oersted.
O instrumento pode detectar correntes da ordem de milionésimos de ampère e operar segundo o mesmo princípio dos microamperímetros e miliamperímetros comerciais.
Este tipo de instrumento é encontrado no painel de muitos equipamentos eletrônicos.
O que temos basicamente é uma bússola comum que, ao receber a influência do campo magnético de duas bobinas, tem sua agulha movimentada.

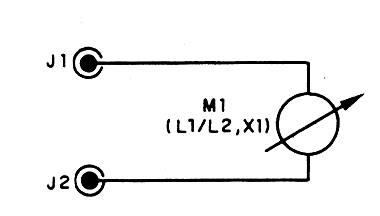

Como o campo depende da corrente, a movimentação será tanto maior quanto mais intensa for a corrente. Na figura 7 temos o diagrama elétrico do galvanômetro.
![Figura 7 Figura 7](/images/stories/artigos10/art1203_07.png)

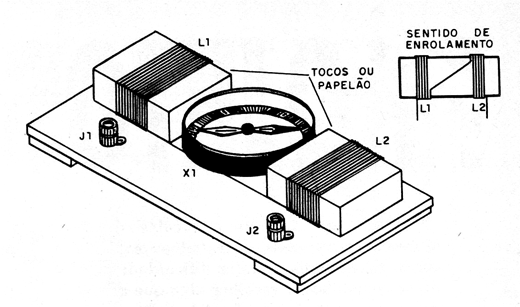

Na figura 8 temos o aspecto real da montagem.
![Figura 8 Figura 8](/images/stories/artigos10/art1203_08.png)
O fio usado é esmaltado bem fino. Devem ser enroladas de 50 a 200 voltas de fio em cada toco (I1 e I2).
É muito importante que os fios das fuás bobina mantenham o mesmo sentido do enrolamento, isto é, uma bobina seja a continuação da outra, conforme indicado na figura.
O fio esmaltado pode ser obtido de um transformador velho, de uma campainha (que não esteja queima, mas sim interrompida) e de outros componentes que tenham este tipo de fio.

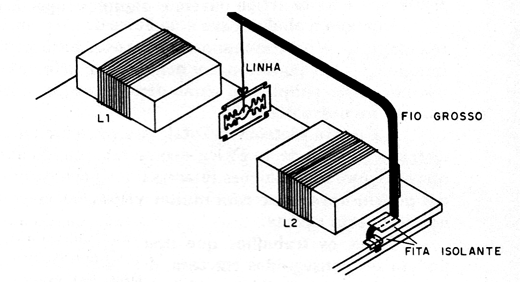

X1 é uma bússola adquirida em lojas de brinquedos ou papelarias, mas pode ser substituída por uma lâmina de barbear, conforme mostra a figura 9.
![Figura 9 Figura 9](/images/stories/artigos10/art1203_09.png)
Para imantar uma lâmina, basta esfregá-la algumas vezes num imã comum.

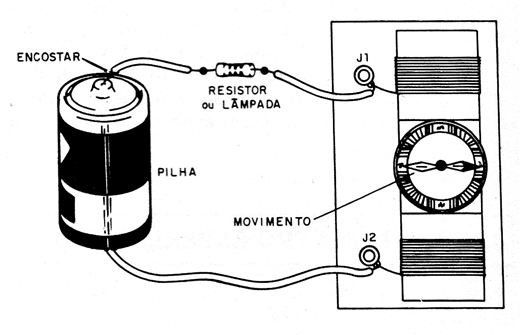

Para usar o galvanômetro, ligue-o a uma pilha e um resistor de 100 ? a 470 ? em série, ou então uma pequena lâmpada de 3 V, conforme mostra a figura 10.
![Figura 10 Figura 10](/images/stories/artigos10/art1203_10.png)
Quando ligarmos este circuito,a agulha deve movimentar-se e ficar apontando para as bobinas.
Não ligue diretamente a pilha no galvanômetro, sem o resistor, pois a corrente intensa fará com que ela se esgote rapidamente.
O que explicar
* Procure nos livros de física a experiência de Oesterd e explique como o efeito magnético da corrente elétrica é aproveitado neste projeto.
* Procure numa enciclopédia ou Internet o funcionamento de um galvanômetro verdadeiro.
* Explique como o efeito da corrente pode ser aproveitado em outros dispositivos como os motores e os solenóides.
