Com este circuito é possível trabalhar com o soldador numa temperatura mais baixa, ou ainda mantê-lo quente quando num estado de espera. Com temperatura mais baixa podemos usá-lo para furar caixas plásticas, por exemplo.
Mesmo durante as paradas para conferir um projeto, separar componentes ou analisar um circuito você pode deixar seu ferro semi-aquecido, economizando energia e a própria ponta do ferro que tende a uma oxidação em menor nível nessas condições.

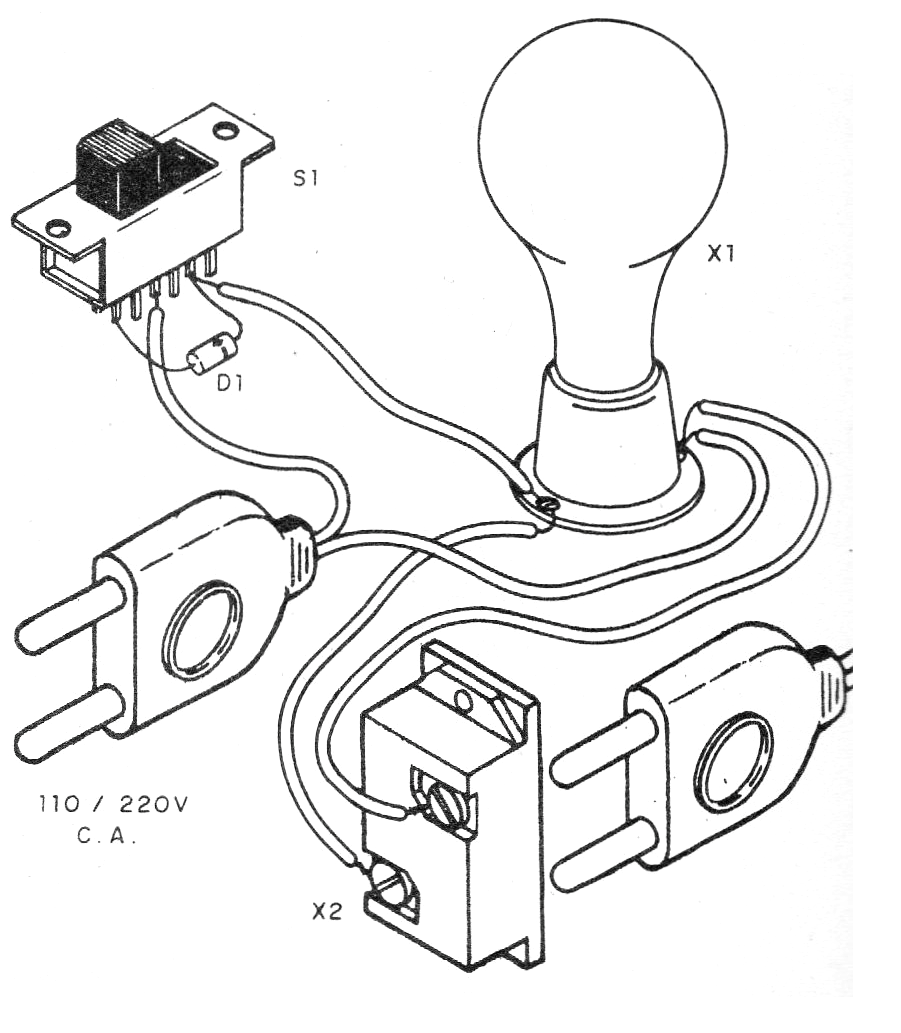

O redutor que descrevemos fornece duas temperaturas para soldadores até 100 W tanto na rede de 110 V como 220 V. O circuito é simples e ainda conta com uma lâmpada para monitorar o funcionamento de modo a lhe mostrar como seu soldador está operando. O circuito completo do redutor é mostrado na figura 1.
Se a rede for de 110 V poderemos usar o 1N4004 ou 1N4007, mas na rede de 220 V devemos usar o 1N4007. A lâmpada é incandescente pequena, até 5 W, por exemplo.
Para usar é simples: com a chave S1 para baixo temos a potência total e a lâmpada acesa com máximo brilho e para cima com meia potência com a lâmpada acendendo com brilho reduzido.
Lista de Material
D1 – 1N4004 ou 1N4007 conforme a rede de energia – diodo de silício
S1 – Chave de 1 pólo x 2 posições
X1 – Lâmpada até 5 W para 110 V ou 220 V conforme a rede local
Diversos: cabo de força, soquete para a lâmpada, fios, solda, etc.
