Uma solução bastante atraente ainda em nossos dias para um amplificador de baixa potência simples com circuito integrado único, é a que faz uso do LM386 da National Semiconductor. Além do baixo custo e da possibilidade de operar com tensões de 4 V a 12 V, este CI tem o ganho programado por um componente externo, podendo ficar entre 20 e 200. A faixa de potências de saída vai de 200 mW a 700 mW com cargas de 8 ohms, e a corrente quiescente com 5 V de alimentação é de apenas 4 mA.
As aplicações para esse amplificador incluem sistemas de aviso, alarmes, intercomunicadores, saídas de receptores, sistemas de som de computadores, drivers ultrassônicos, controle de servos, etc. Na figura 1 exibimos o circuito para a aplicação com ganho 20 de tensão.

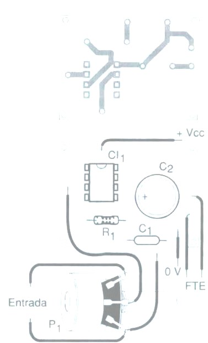

Para obter um ganho de tensão de 200 vezes, basta ligar entre os pinos 1 e 8 um capacitor eletrolítico de 10 µF com a armadura positiva no pino 1. A placa de circuito impresso para esse amplificador é ilustrada na figura 2.
Não há necessidade de dissipador de calor para o circuito integrado e, se for usada fonte, deverá ter excelente filtragem para que não ocorram roncos.
Lista de materiais
Semicondutores:
CI1 - LM386 (-N, -1 ou -3) -integrado.
Resistores: (1/8 W, 5%)
R1 -10 Ω
P1 – 10 kΩ- controle de volume, potenciômetro, opcional
Capacitores:
C1 - 47 nF - cerâmico
C2 — 220 µF x 12 V - eletrolítico
Diversos:
FTE - 8 Ω x 10 cm - alto-falante Placa de circuito impresso, fonte de alimentação, fios, solda etc.
