No início de atividades nem todos podem adquirir um multímetro e, portanto, uma das tarefas mais importantes na reparação que é a medida de resistências, fica prejudicada.
Nota: Artigo da Eletrônica Total 55 de 1993
Com o simples aparelho que descrevemos, resistências de 500 Ω até 1 MΩ aproximadamente podem ser medidas com boa precisão. Trata-se de uma ponte de medidas que pode ser usada com facilidade, e que custa muito pouco, bem menos do que o mais barato dos multímetros.
O princípio de funcionamento é simples: temos uni amplificador operacional do tipo 741 que é ligado como comparador de tensão. Quatro resistores são ligados nas suas entradas. R2 e R3 são iguais e, portanto, estabelecem na entrada de referência (pino 2) metade da tensão de alimentação de 9 V.
P1, R1 e o resistor desconhecido são ligados na entrada (+) do amplificador. Para que a saída do circuito se equilibre, e, portanto, nenhum dos dois LEDs acenda, é preciso que P1+R1 se iguale a Rx.
Desta forma basta que o reparador coloque o resistor desconhecido no lugar de Rx e ajuste P1 até que os dois LEDs apaguem. Neste momento, se P1 estiver calibrado, basta ler a resistência correspondente a Rx.

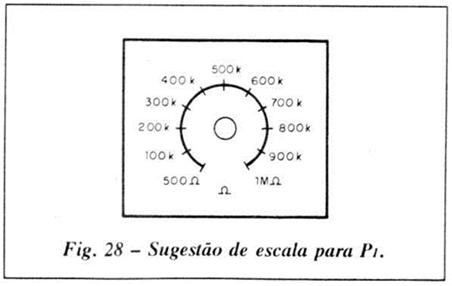

Na figura 28 temos uma sugestão de escala para P1.

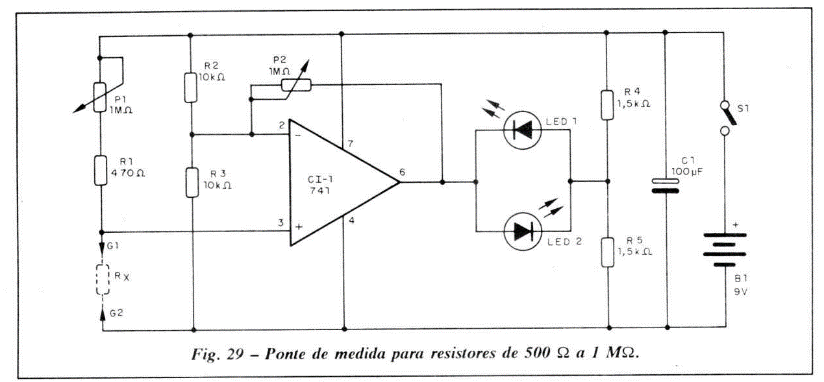

Na figura 29 temos o diagrama completo do aparelho.

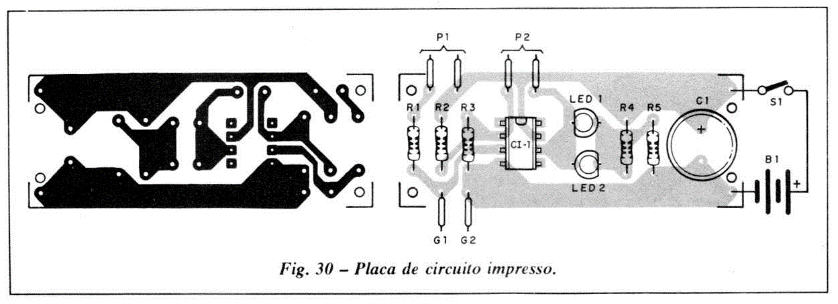

Sua montagem pode ser feita com base numa placa de circuito impresso comum ou universal, conforme mostra a figura 30.
Para o circuito integrado sugerimos a utilização de um soquete.
O potenciômetro P2 serve de ajuste de ganho, devendo ser usado quando se chegar perto do equilíbrio, de modo a se obter a melhor condição dos dois LEDs apagados.

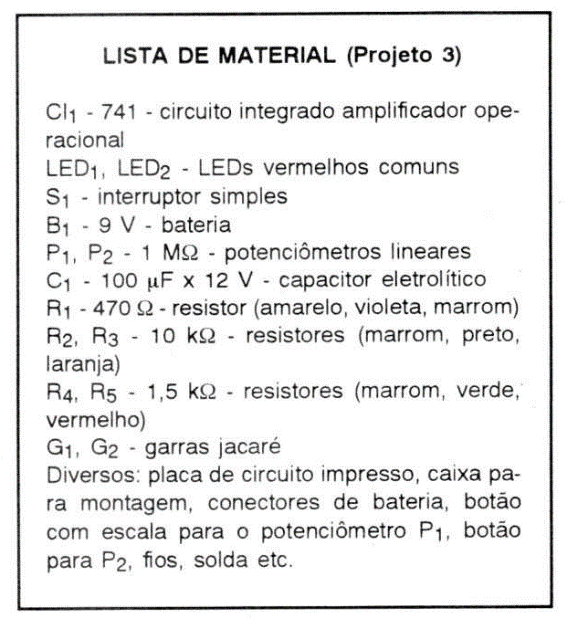

Os resistores são de 1/8 W e os potenciômetros devem ser lineares.
