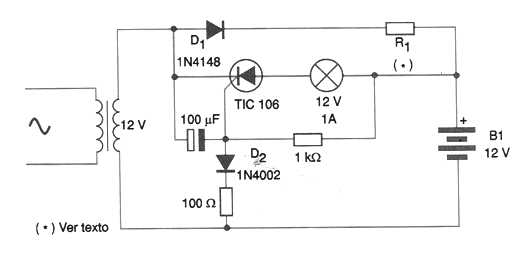

Este circuito é de uma utilidade que pode ser implementada com poucos componentes, sem nada de sofisticado, mas tendo um desempenho que nada deixa a dever aos circuitos mais elaborados. A figura mostra uma luz de emergência simples que faz uso de qualquer transformador de 12 V com corrente de 200 a 600 mA e uma bateria que pode ser de modo, carro ou Nicad. O resistor R1 vai determinar a carga sendo tipicamente de valores entre 47 ohms x 5 W (para baterias maiores) a 220 ohms x 2 W (para baterias menores). A carga é uma lâmpada incandescente de 200 mA a 1 A, como as usadas para iluminar o interior do automóveis, mas o leitor pode melhorar o projeto alimentando um inversor de tensão para lâmpada fluorescente. Quando a tensão da rede é cortada, o SCR dispara e a corrente passa através da lâmpada anodo/catodo do SCR, enrolamento do transformador, retornando ao negativo da bateria. O capacitor tem por finalidade evitar o disparo do circuito com cortes muito rápidos ou oscilações da tensão da rede.
