5.Varredura Disparada para Osciloscópio
O circuito mostrado na figura 9 pode ser de grande utilidade para os leitores que possuam um osciloscópio que não tenha o recurso da varredura disparada externamente por um sinal a ser observado.

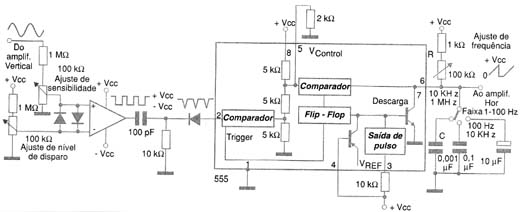

Figura 9
O sinal aplicado à entrada do amplificador operacional dispara o monoestável, comutando o flip-flop interno ao 555 e com isso corta a descarga do capacitor que volta a se carregar. Quando a tensão no capacitor atinge 1/3 de Vcc o circuito dispara e com isso o capacitor pode descarregar.
Isso gera no circuito um sinal dente de serra para utilização na entrada horizontal do osciloscópio.
A linearidade depende do circuito RC de saída. Essa linearidade pode ser sensivelmente melhorada se o resistor R for substituído por uma fonte de corrente constante.
