1.Disparo Monoestável AC

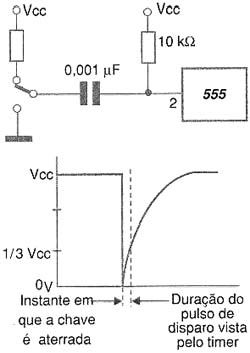

Nossa primeira aplicação mostra como fazer o disparo do 555 na versão monoestável com um pulso de curta duração ou operação AC. O circuito é mostrado na figura 5.
Quando a chave S1 (ou sensor) é aterrado o capacitor carrega-se através de R1. Isso significa que a tensão entre suas armaduras sobe de zero ao valor aproximado da alimentação, produzindo o pulso de disparo cuja forma de onda é mostrada na mesma figura.
