(2004) O MAX3657 da Maxim é um pré-amplificador de transimpedância para receptores operando com sinais até 155 Mbps.
O baixo ruído e baixa dissipação torna este componente ideal para redes ópticas passivas (PON) em classe B ou Classe C.
O circuito possui uma ruído referido à entrada de 14 nA, uma faixa passante de 130 MHz e uma sobrecarga de entrada de 2 mA.
Pode-se obter um "jitter" muito baixo sem a necessidade de capacitores externos de compensação.
O dispositivo opera a partir de uma fonte de +3,3 V consumindo apenas 76 mW de potência.
O componente é fornecido em invólucro TO-46 com um foto-diodo.

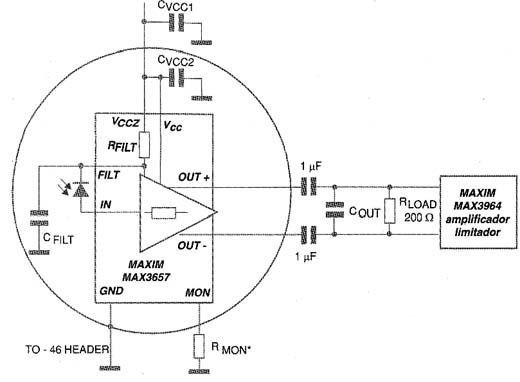

Na figura 1 temos um circuito típico de aplicação para este componente.
O dispositivo inclui ainda um monitor de corrente média para o foto-sensor.
O MAX3657 tem uma sensibilidade óptica de - 36 dBm (0,9 A/W), o que excede as exigências de classe C PON.
Destaques:
* Ruído referido à entrada de 15 nA
* Ganho de transimpedância de 54 k Ω
* Faixa passante típica de 130 MHz
* Dissipação típica de 76 mW
* Alimentação a partir de fonte simples de 3,3 V

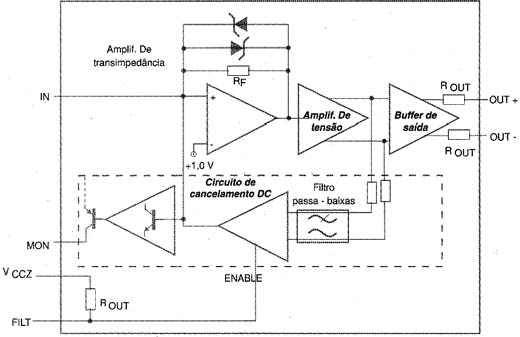

Na figura 2 temos um diagrama funcional deste circuito integrado.
Conforme podemos ver por este diagrama, o dispositivo possui um amplificador de transimpedância onde é aplicado o sinal.
Este sinal é convertido em tensão para ser aplicado a um amplificador de tensão.
Na saída encontramos um buffer que é projetado para alimentar uma carga diferencial de 200 Ω.
Temos ainda um circuito de cancelamento de DC que utiliza um feedback de baixa frequência para remover a componente contínua do sinal de entrada.
Este recurso posiciona o sinal no centro da característica do amplificador onde ela é linear.
O circuito de cancelamento DC é compensado internamente não necessitando de capacitores externos.
O monitor de foto-corrente é um outro bloco existente neste circuito integrado.
Mais informações sobre este componente podem ser obtidas em www.maxim-ic.com.
