CI Gate Drive TB9103FTG da Toshiba (COMD183)

Circuitos de controle para aplicações de potência são elementos essenciais de projetos. A escolha desses circuitos depende de muitos fatores que devem ser analisados cuidadosamente pelo projetista. Neste artigo focalizamos um drive de potência para controle de motores, por exemplo, em pontes com características que podem ser importantes para seu projeto. O artigo é baseado em informações obtidas do fabricante através do site da Mouser Electronics pelo link dado no final do artigo.

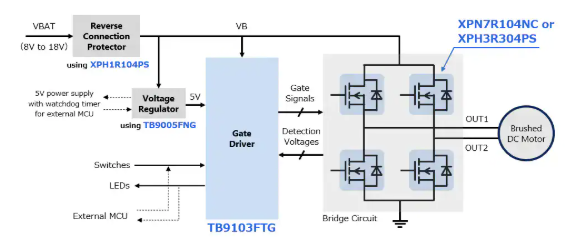

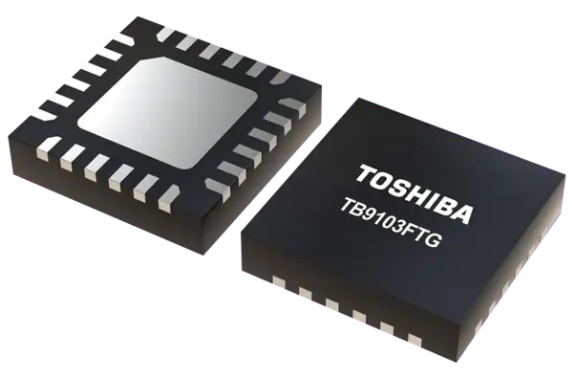

O CI de driver de porta Toshiba TB9103FTG é um driver de porta para ponte H de canal único e um driver de porta em meia ponte de dois canais para aplicações automotivas. Este driver de porta Toshiba incorpora um circuito de bomba de carga e utiliza um MOSFET externo tipo N.

A funcionalidade é otimizada para se concentrar em ligar e desligar o motor, tornando-o compacto. O TB9103FTG é adequado para aplicações de acionamento por motor de trava, incluindo portas deslizantes e portas traseiras. O CI também é ideal para aplicações de acionamento por motor em janelas, espelhos e bancos.

Características

• Equipado com modos de controle de meia ponte e ponte H

• Pode ser usado como uma meia ponte independente de dois canais - controle de tempo morto (monitorando Vgs) e controle de desligamento para cada canal

• Pode ser usado como uma ponte H combinando meias pontes - controle de tempo morto e controle de desligamento como ponte H

• Modo de espera de baixo consumo

• Equipado com várias detecções de falhas

• Detecção de baixa tensão VB, detecção de baixa tensão VCC, detecção de aumento de sobretensão VCP

• Detecção de tensão de porta-fonte, desligamento por falha de tensão de porta

• Detecção de tensão de dreno (pode definir níveis de detecção), desligamento por sobrecorrente

• Detecção de superaquecimento, desligamento

• Aviso do pino de saída de dreno aberto quando uma falha é detectada

• Faixa de tensão de operação

• 7 V a 18 V (VB)

• 4,5 V a 5,5 V (VCC)

• Tensão de entrada de 40 V
