Transformadores de sinal são componentes especiais de uma nova categoria de aplicações que envolvem altas tensões de isolamento em sistemas de armazenamento de energia, sistemas automotivos e UPS. O componente que focalizamos neste artigo visa justamente estas aplicações tendo sido preparado o artigo com base em informações da Mouser Electronics em sua página que o disponibiliza sua aquisição e dá acesso ao datasheet. Veja o link no final do artigo.

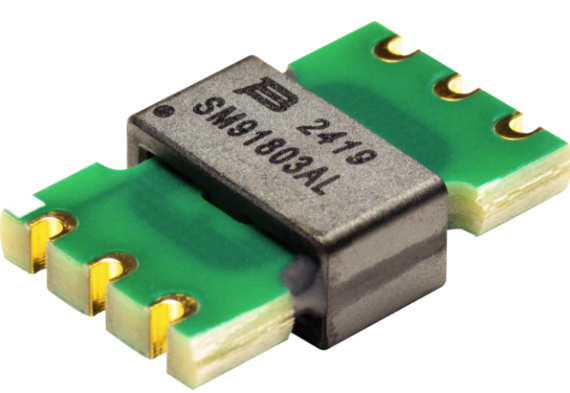

Os Transformadores de Sinal Bourns Modelo SM91803AL-E para Sistema de Gerenciamento de Bateria (BMS) com qualificação AEC-Q200 são transformadores de sinal de nível automotivo para aplicações de última geração. Este transformador de isolamento básico monocanal Bourns foi projetado com uma estrutura plana para aplicações BMS. Os Transformadores de Sinal SM91803AL-E para BMS oferecem uma tensão de trabalho de até 1000 VCC e uma tensão de isolamento Hi-Pot de até 4300 VCC ou 2500 VCA, com uma faixa de temperatura operacional estendida de -40 °C a +125 °C.
CARACTERÍSTICAS
- Tecnologia planar para aplicações de sinal BMS
- Tensão de trabalho de até 1000 VCC
- 4300 VCC ou 2500 VCA Hi-Pot
- Isolamento básico em conformidade com IEC 60664-1 / IEC 62368-1 / IEC 61558-1
- Distância de isolamento >5,5 mm, até 2 km de altitude
- Indutância máxima de 1,2 μH, 0,82 μH típica
- Resistência CC máxima de 1,2 Ω
- Distância de fuga >5,5 mm, categoria de sobretensão II, grau de poluição 2, grupo de materiais CTI I
- Faixa de temperatura operacional de -40 °C a +125 °C
- Descarga parcial de até 1200 V conforme IEC 60664
- Conformidade com AEC-Q200
- Conformidade com RoHS
Aplicações:
- Sistemas de baterias de armazenamento
- Sistemas de baterias automotivas
- Fontes de alimentação ininterrupta (UPS)
Obtendo mais informações sobre este produto e sua aquisição:
No link você pode obter mais informações sobre este produto e como obter através da Mouser Electronics:
Obtendo mais informações sobre este produto e sua aquisição:
No link você pode obter mais informações sobre este produto e como obter através da Mouser Electronics:
https://br.mouser.com/ProductDetail/Bourns/SM91803AL-E?qs=bN4HulGPsrF%252BpoGZVe5Zdw%3D%3D
