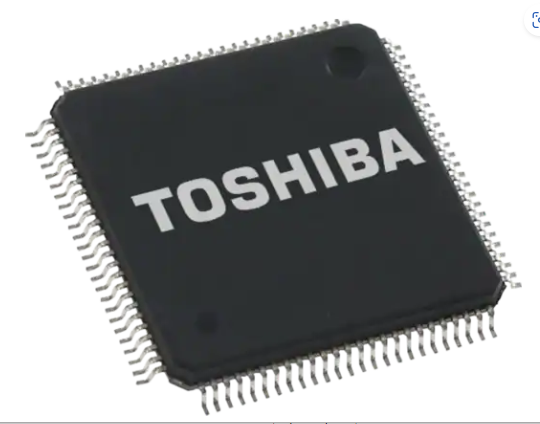

Nosso componente em destaque é o Microcontrolador TMPM471F10FG da Toshiba. Elaboramos este artigo com base em material fornecido pelo fabricante através da Mouser Electronics pelo link dado no final do artigo.
O microcontrolador TMPM471F10FG de 32 bits é baseado no processador Arm® Cortex®-M4 com FPU. Este microcontrolador opera em uma faixa de frequência de 1 MHz a 160 MHz e uma faixa de tensão de 4,5 V a 5,5 V.
O microcontrolador TMPM471F10FG suporta rotação de firmware usando a função de troca de memória. Este microcontrolador inclui uma capacidade máxima de memória flash de 1 MB e mantém até 100.000 ciclos de programação/apagamento, suportando melhorias na funcionalidade do dispositivo.
O TMPM471F10FG da Toshiba possui um conversor analógico-digital (ADC) de 12 bits, interface I2C versão A (EI2C) e interface serial assíncrona (UART). Este microcontrolador é utilizado em aplicações como equipamentos de motores, condicionadores de energia, robôs, máquinas de lavar e refrigeradores.
CARACTERÍSTICAS
- Processador Arm Cortex-M4 com FPU:
- Faixa de frequência de operação de 1 MHz a 160 MHz
- Unidade de Proteção de Memória (MPU)
Modo de baixo consumo de energia:
- Faixa de tensão de operação de 4,5 V a 5,5 V
- Operação IDLE, STOP1 com baixo consumo de energia
Memória interna:
- Flash de código de 1 MB, regravável até 100.000 vezes
-A área de flash de código é regravável em paralelo com a execução de instruções em outra área de código
- 64 KB de RAM com paridade
Clock:
- Oscilador externo de alta velocidade de 6 MHz a 24 MHz (cerâmica, cristal)
- Entrada de clock externo de alta velocidade de 6 MHz a 10 MHz
- Função de ajuste de usuário de 10 MHz no oscilador interno de alta velocidade (IHOSC1)
- PLL de saída de 160 MHz (clock do sistema)
Conversor analógico-digital (ADC) de 12 bits:
- 23 entradas em 2 unidades
- Tempo de conversão de 0,6 µs
- Função de suporte a autodiagnóstico
Motor programável avançado Circuito de controle (A-PMD):
- 2 canais
- Saída PWM complementar trifásica e sincronizada com ADC
- Suporta controle PFC intercalado trifásico
- Função de parada de emergência por entradas externas (pino EMG, pino OVV)
Contador de eventos de temporizador de 32 bits (T32A):
- 5 canais como temporizadores de 32 bits e 10 canais como temporizadores de 16 bits
- Temporizador de intervalo, contador de eventos, captura de entrada, entrada de diferença de fase, saída PPG, início de sincronização e início de disparo
Temporizador Watchdog (SIWDT):
- 1 canal
- Sistema de relógio diferente do relógio do sistema pode ser selecionado
- Clear window, interromper e redefinir saída
APLICAÇÕES
Industrial:
- Inversores
- Equipamentos para motores
- Condicionadores de energia
- Robôs
Consumo:
- Ar-condicionado
- Máquinas de lavar
- Geladeiras
