A Linear Technology (www.linear.com) lançou o LTC3529, um conversor tipo boost de 1,5 A para 1,5 MHz, destinado a aplicações On-The-Go USB. O dispositivo possui um sistema de detecção automática de sobrecarga e tem recursos para ser programado para rearmar depois de um certo tempo em que a falha é detectada.
As chaves internas de 1,5 A podem fornecer uma corrente de saída até 500 mA para uma tensão de 5 V a partir de uma única célula Li-Ion. A faixa de tensões de entrada vai de 1,8 V a 5,25 V, o que o torna ideal para aplicações Li-Ion e Alcalinas que fazem uso de diversas células.
A retificação sincronizada permite que o dispositivo alcance eficiência de até 95%, o que significa um bom prolongamento da autonomia das células. O invólucro é o DFN-8 e a frequência de comutação é constante de 1,5 MHz, valor suficientemente elevado para possibilitar o uso de indutores e capacitores de baixos valores.
O LTC3529 faz uso de chaves internas NPN com uma Rds(on) de apenas 90 mOhms o que o leva as altas eficiências indicadas. Um recurso de desconectar a saída no shutdown leva o dispositivo a um consumo extremamente baixo nestas condições. O novo componente também regula a tensão de saída, quando a tensão de entrada supera a tensão de saída. Recursos adicionais incluem a proteção contra curto-circuito partida suave e proteção térmica.

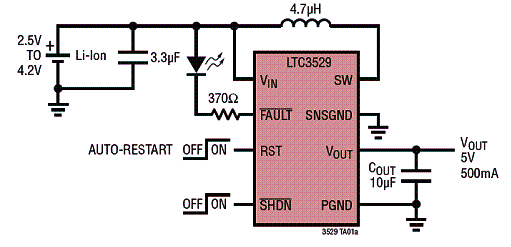

![Circuito de aplicação do LTC3529 Circuito de aplicação do LTC3529](/images/stories/componentes/com0009_01.gif)

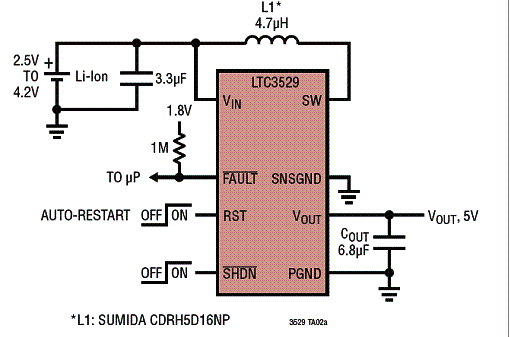

![Carregador de bateria de 5 V 100 mA ou 500 mA usando o LTC3529 Carregador de bateria de 5 V 100 mA ou 500 mA usando o LTC3529](/images/stories/componentes/com0009_02.gif)

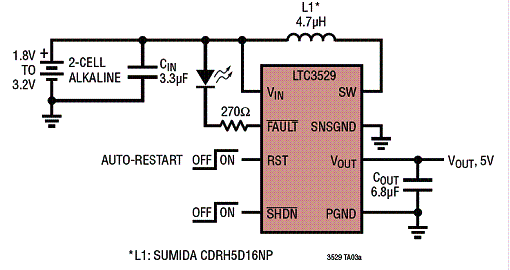

![Fonte de 5 V com duas baterias alcalinas com o LTC3529 para correntes até 350 mA Fonte de 5 V com duas baterias alcalinas com o LTC3529 para correntes até 350 mA](/images/stories/componentes/com0009_03.gif)
Destaques
* Solução compacta para USB de 5 V On-the-Go
* 5V x 500 mA a partir de uma única célula Li-Ion
* Detecção automática de falhas
* Eficiência até 95%
* Faixa de tensões de entrada de 1,28 V a 5,25 V
* Saída fixa de 5 V
* Frequência PWM fixa de 1,5 MHz
* Desconexão da saída
* Corrente de shutodwon inferior a 1 uA
Data da documentação da Linear: 2009
