A Linear technology (www.linar.com) apresentou recentemente o LTV6909, um oscilador de silício de precisão que reduz de modo significativo a EMI irradiada e melhora o controle de reguladores chaveados. O dispositivo possui 8 saídas separadas capazes de fornecer sinais de clock rail-to-rail com 50% de ciclo ativo.

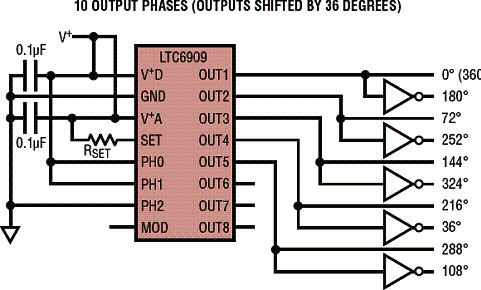

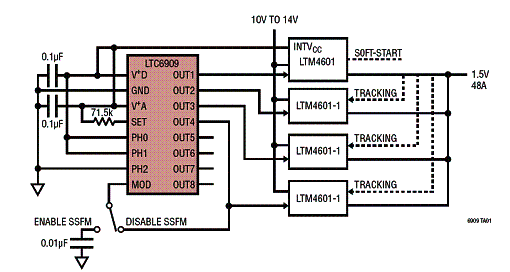

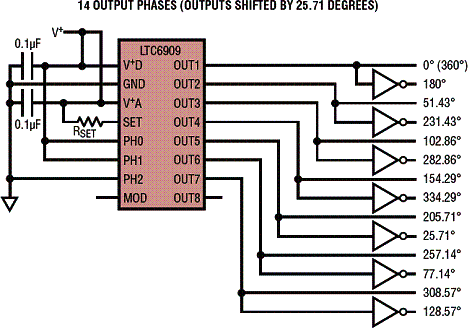

Estas saídas podem ser utilizadas para habilitar, desabilitar ou sincronizar diversos reguladores chaveados. A sincronização de fase apresenta uma grande quantidade de vantagens para os projetos, destacando-se a redução da EMI irradiada. A relação entre as fases das saídas pode ser configurada de 45º a 120º , ou ainda as saídas podem ser colocadas no nível baixo ou de alta impedância.
A frequência de saída pode ser selecionada entre 12,5 kHz e 6,67 MHz por um simples resistor. O LTC6909 também fornece modulação para espectro espalhado (SSFM), uma técnica que modula a frequência de clock a partir de um sinal pseudo aleatório. A SSFM pode ser facilmente habilitada e oferece um método para diminuir o pico de emissões eletromagnéticas. A taxa de espalhamento de frequência é fixada em +/-10% e o usuário pode escolher três taxas de modulação.
O LTC6909 pode operar em temperaturas entre -40º e +125º C e é fornecido em invólucro MSOP de 16 terminais.
Destaques
* 8 Saídas de clock configuradas em 8 fases diferentes
* Um único resistor externo para fixar a frequência de saída entre 1,25 kHz e 6,67 MHz
* Espalhamento de frequência de +/- 10%
* Saídas podem ser colocadas no nível baixo ou alta impedância
* 600 uA de corrente de alimentação (tip)
* Opera com fonte simples de 2,7 V a 5,5 V
* 260 us de tempo de partido
* Primeiro ciclo preciso
* Invólucro MS16
Data da documentação da Linear: 2009
