A STMicroelectronics possui na sua linha de componentes os circuitos integrados TSH345 e TSH346 que consistem em filtros de vídeo e buffers indicados para aplicações em produtos blu-ray, DVDs players comuns, PVRs, set-top boxes e televisores digitais. Os novos componentes são destinados a funcionar como drive de saída dos sinais de vídeo para a tela de TV através de conectores de vídeo de 75 ?. Integrando num único chip três filtros/buffers completos estes componentes eliminam a necessidade de muitos componentes discretos adicionais necessários a transmissão de sinais RGB.
Eles também operam sem a necessidade de capacitores de entrada que normalmente são acrescentados com a finalidade de preservar a sincronização do sinal de vídeo e necessita além disso apenas 5 V de alimentação.
O TSH345 pode operar com sinais de alta definição até 30 MHz ou sinais de definição padrão em formatos progressivos ou entrelaçado. Um pino stand-by possibilita a operação econômica. O TSH346 é otimizado para equipamentos de alta definição. Os dois tipos são disponíveis em formatos para a montagem em superfície.

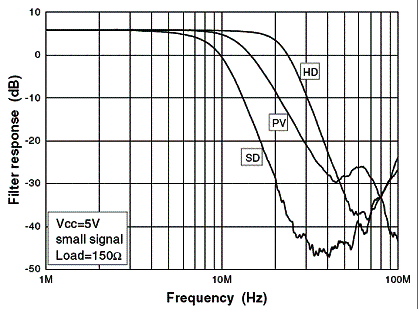

Na figura 1 temos as características de filtragem deste componente.
Na figura 2 temos um exemplo de aplicação num sistema de alta definição. Mais informações podem ser obtidas no data sheet do componente que pode ser baixado diretamente a partir do site da STMicroelectronics.
Documentação da ST de 2008 (DataSheet)
