Produzido recentemente pela Texas Instruments circuito integrado DRV8402 consiste num driver duplo PWM para motor de ponte completa. Este componente apresenta alta performance e possui um sistema de proteção avançada.

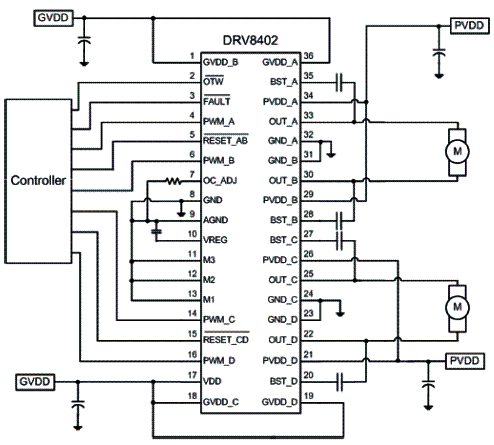

Dada a baixa Rds(on) do componente e um sistema inteligente de disparo de gate, o rendimento apresentado é muito alta, alcançando uma eficiência de até 90%. Na figura 1 temos o diagrama simplificado do componente.
![Diagrama simplificado do DRV8402. Diagrama simplificado do DRV8402.](/images/stories/componentes/com0005_01.gif)
O elevado rendimento tem como conseqüência a necessidade de pequenos dissipadores de calor. O dispositivo exige duas alimentações. Uma de 12 V para GVDD e VDD e outra até 50 V para PVDD. O DRV8402 pode fornecer correntes de até 5 A continuas e picos de 24 A na operação paralela.
A freqüência de operação pode chegar aos 500 kHz com a manutenção da eficiência e precisão. O dispositivo conta ainda como diversos sistemas de proteção como no caso de sobre-corrente, subtensão, além de proteção térmica.Ele também conta com um sistema que impede a parada de funcionamento no caso de picos curtos de corrente como os que ocorrem na partida do motor.
Destaques:
* Alta eficiência (até 96%) com baixa Rds(on) da ordem de 80 mOhm.
* Tensão máxima de operação até 50 V
* Corrente de saída de 10 A
* Operação PWM até 500 kHz
* Proteções integradas

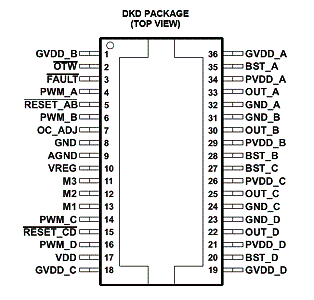

* Invólucro DKS de 36 pinos conforme mostra a figura 2.
![Invólucro de 36 pinos do DRV8402 Invólucro de 36 pinos do DRV8402](/images/stories/componentes/com0005_02.gif)
Dentre as aplicações sugeridas pela Texas temos:
* Controle de motores DC e DC sem escovas
* Motores sincronizados de imã permanente de 3 fases
* Sistemas de controle robóticos
* Instrumentos de precisão Drivers TEC

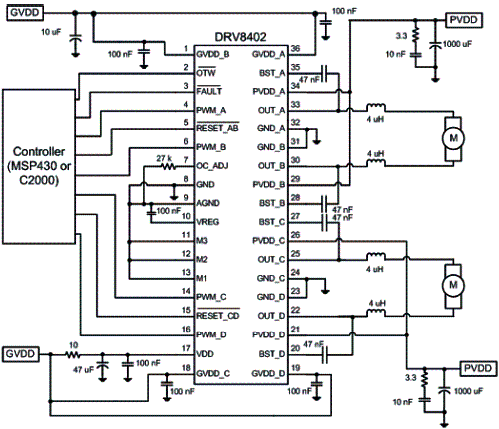

Na figura 3 temos um circuito prático de aplicação onde o controle é feito por um microcontrolador MSP430.
![Aplicação prática do DRV8402. Aplicação prática do DRV8402.](/images/stories/componentes/com0005_03.gif)
Neste circuito temos o controle de dois motores DC ou DC sem escovas diretamente a partir dos sinais gerados por um controlador MSP430 da Texas Instruments. Este microcontrolador se caracteriza pelo seu baixo consumo em aplicações deste tipo.

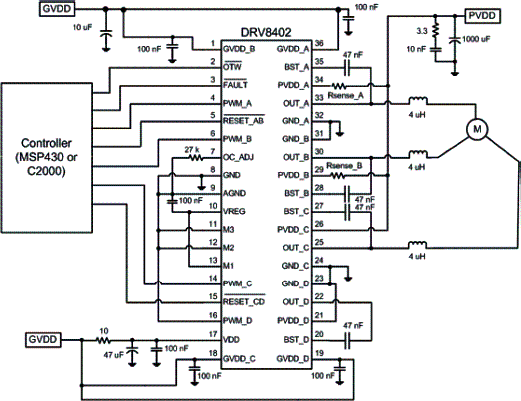

Na figura 4 temos um circuito de aplicação para o controle de um modor DC de imã permanente de 3 fases.
![Aplicação no controle de um motor DC de imã permanente de 3 fases. Aplicação no controle de um motor DC de imã permanente de 3 fases.](/images/stories/componentes/com0005_04.gif)
Os leitores interessados em mais informações sobre as aplicações deste componente podem baixar o Data Sheet diretamente do site da Texas Instruments.
Data da documentação: dezembro de 2008
