Estes componentes da série iMOTION™ da Infineon são o nosso destaque. Eles consistem em driver de motores com gate drivers de alta tensão já integrados. Neste artigo focalizaremos as principais características e aplicações destes componentes, com base no datasheet obtido diretamente a partir do site da Mouser Electronics que os vende.
Para acessar diretamente o datasheet e inglês com 38 páginas de informações ou mesmo para verificar preços e estoque, clique aqui.
Estes circuitos integrados são indicados para o controle de motores em eletrodomésticos, ventiladores, bombas, compressores e outras em que a velocidade de motor deva ser alterada.

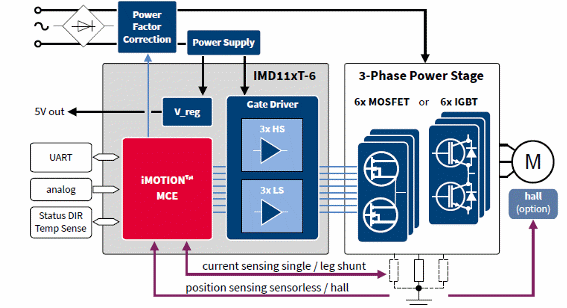

Na figura 1 temos o diagrama de blocos do componente para uma aplicação trifásica.

O dispositivo é completo integrado várias funções importantes como:
- Controle orientado por campo (FIC) para motores síncronos de imã permanente (PMSM)
- Sensoriamento de corrente
- Sensor de temperatura
- Controle de correção de fator de potência (PFC)
- Alimentação de 15 V para o gate driver
- Regulador de 5V integrado
- Saída de 5 V disponível
E diversas outras que podem ser consultadas através do datasheet.
A diferença entre os dois tipos está no fato de que o IDM111T-6F040 tem apenas o controle de motor iMOTION e o IDM112T-6F40 inclui o controle do fator de potência.

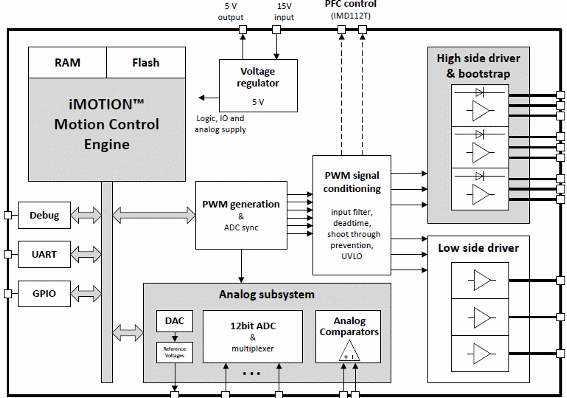

Um detalhamento das funções internas dos componentes é dado na figura 2.

No datasheet além da descrição das funções dos pinos, o leito encontrará tabelas e gráficos que o ajudarão na elaboração de um projeto de aplicação.

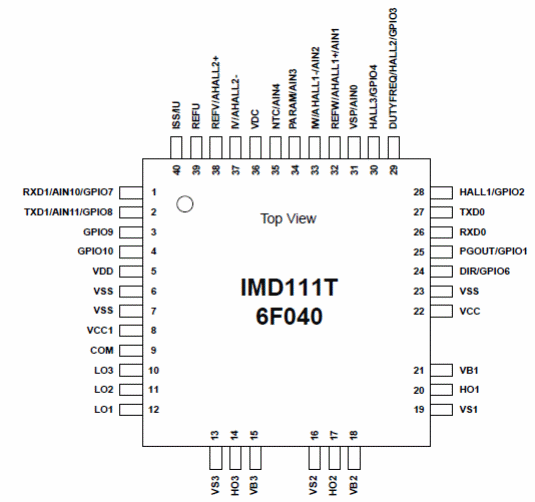

O invólucro é mostrado na figura 3.

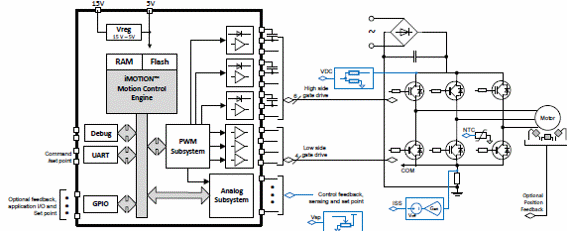

Na figura 4 temos um circuito completo de aplicação para um motor usando IGBTs.

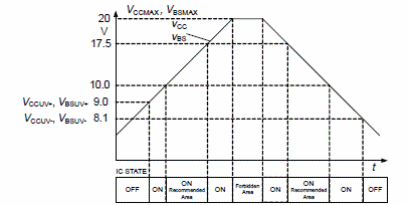

Um diagrama de tempos com as áreas de operação é mostrado na figura 5.
