Eis um circuito experimental interessante: um interruptor que acende um led ao simples toque dos seus dedos. A resistência de seu corpo se encarrega de polarizar o circuito e fazer o led acender.
Dois transistores são ligados na configuração Darlington, que eleva seu ganho para mais de 10 000 vezes. Com isso, mesmo uma resistência muito grande, como a apresentada pelos seus dedos, deixa passar urna fraca corrente que unia vez amplificada é suficiente para acionar o led. O circuito utiliza pouquíssimos componentes e todos de fácil obtenção.
Observe que o acionamento do circuito não se deve de modo algum à presença de eletricidade em seu corpo. O que ocorre é que seu corpo deixa passar a eletricidade que vem da bateria (conjunto de pilhas) para a base do transístor, provocando seu acionamento. Devemos também dizer que a corrente que passa por seu corpo é tão fraca que não lhe provoca qualquer sensação (não dá choque) e não apresenta perigo algum.
MONTAGEM

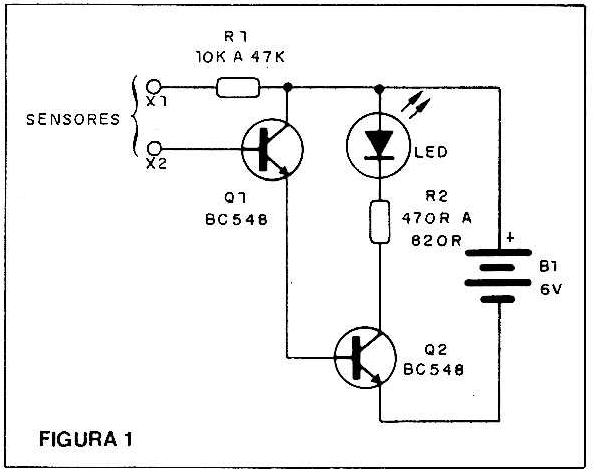

Na figura 1 temos o diagrama deste aparelho. Os transistores também podem ser PNP desde que se inverta a polaridade do led e das pilhas.

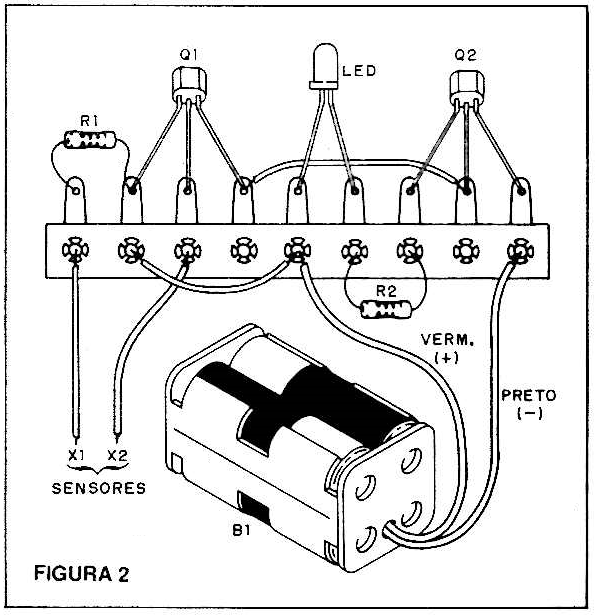

A montagem, tendo por base unia ponte de terminais, é mostrada na figura 2.

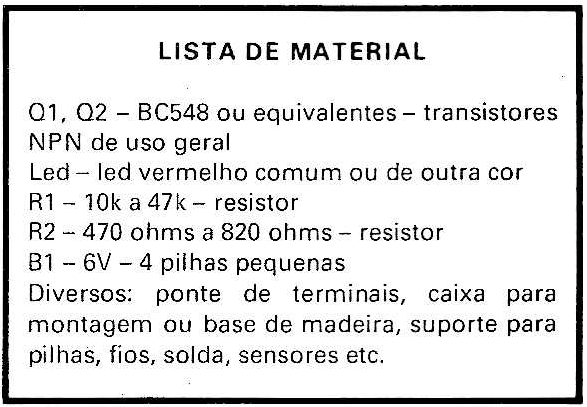

Os resistores são de 1/8, 1/4 ou mesmo 1/2W e o led pode ser tanto vermelho como de outra cor. Os transistores são NPN de uso geral como os BC547, 13C548, BC237, BC238 ou qualquer outro tipo. Basta fazer experiências com os de maior ganho. Os sensores são simplesmente dois fios descascados ou então dois preguinhos fixados numa pequena tábua.
PROVA E USO
Terminando a montagem é só colocar as pilhas no suporte. Com o led apagado praticamente não há consumo de energia, daí não ser usado interruptor geral. Toque ao mesmo tempo nos dois sensores ou fios. O led deve acender. Soltando os fios o led deve apagar.
