Este circuito ajuda a aumentar a intensidade dos sinais captados por uma antena, antes de serem aplicados ao receptor. Ele funciona bem na faixa de frequências que vai de 200 kHz a 30 MHz, o que significa que ele serve para a faixa de ondas e médias e curtas mas não para TV e FM.
O consumo de corrente deste amplificador é extremamente baixo, o que significa que a durabilidade da bateria será muito longa. Os sinais são aplicados à base do transistor e retirados de seu coletor para aplicação na entrada de antena do receptor. A ligação à terra é muito importante.
Sinais da faixa de ondas curtas, em especial, serão bem amplificados, facilitando assim a escuta de estações fracas ou distantes.
O transistor usado é de RF como o BF494 ou equivalente.
Montagem

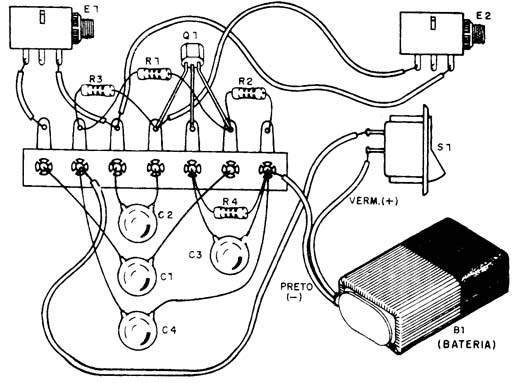

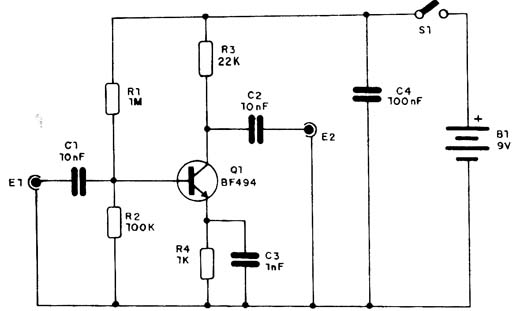

Na figura 1 temos o diagrama completo do aparelho e na figura 2 sua montagem realizada numa ponte de terminais.
O aparelho pode ser instalado numa caixa fechada para maior facilidade de uso. Os resistores são de 1/8 ou 1/4 W e os capacitores são cerâmicos.

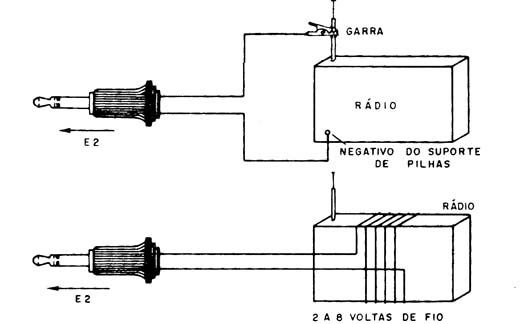

Na figura 3 temos dois modos de se fazer a ligação no receptor.
O primeiro é para receptores que possuem entrada de antena. Neste caso, fazemos uma antena de quadro de irradiação que consiste simplesmente em algumas voltas (2 a 6) de fio comum em torno do receptor.
A antena externa deve ter pelo menos 5 metros de comprimento e a ligação à terra é indispensável.
Se ao ligar você não obtiver amplificação, inverta as ligações do plugue que vai à antena.
Q1 - BF494 ou equivalente - transistor NPN de RF
C1, C2 - 10 nF- capacitor cerâmico
C3 - 1 nF - capacitor cerâmico
C4 - 100 nF - capacitor cerâmico
R1 - 1 M ? - resistor (marrom, preto, verde)
R2 - 100 k ? - resistor (marrom, preto, amarelo)
R3 - 22 k ? - resistor (vermelho, vermelho, laranja)
R3 - 1 k ? x 1/8 W- resistor (marrom, preto, vermelho)
B1 - 9 V - bateria
S1 - Interruptor simples
Diversos:
Conector de bateria, ponte de terminais, jaques de entrada e saída, caixa para montagem, fios, solda, etc.
