Com a disponibilidade de células solares de baixo custo e também de LEDs de alto brilho com excelente luminosidade, podemos elaborar um circuito didático que mostra como luz pode ser convertida em energia elétrica e depois armazenada num capacitor. Ligando o capacitor a um LED a energia armazenada será convertida novamente em luz.

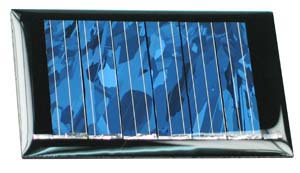

Demonstramos este circuito no Evento Cultural do Colégio Mater Amabilis em 2012, usando um LED branco de alto brilho e duas células solares obtidas na Eletrônica Rei do Som (www.reidosom.com.br).

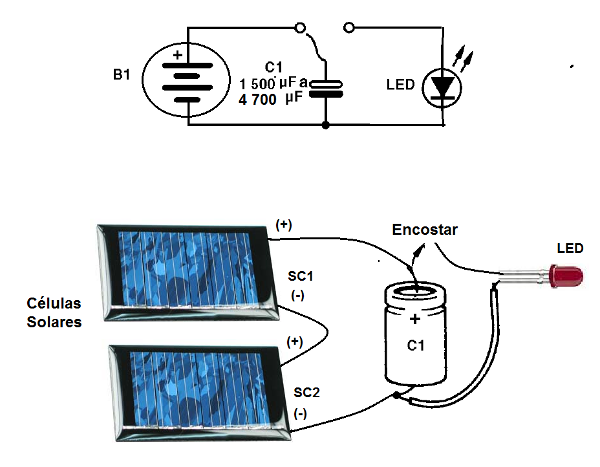

Basta observar a polaridade e ligar o capacitor às duas células às duas células que devem ser associadas em série. Depois de deixar as células iluminadas por algum tempo para carregar o capacitor o LED pisca-pisca conforme indicado. Desta forma, o LED piscará por algum tempo antes que a carga do capacitor esgote. Na figura abaixo a conexão dos elementos.
LED – LED pisca-pisca
C1 – Capacitor de 1 500 a 4 700 uF x 12 V ou mais
SC1, SC2 – Células solares
Diversos:
Fios, solda, luminária ou fonte potente de luz.
