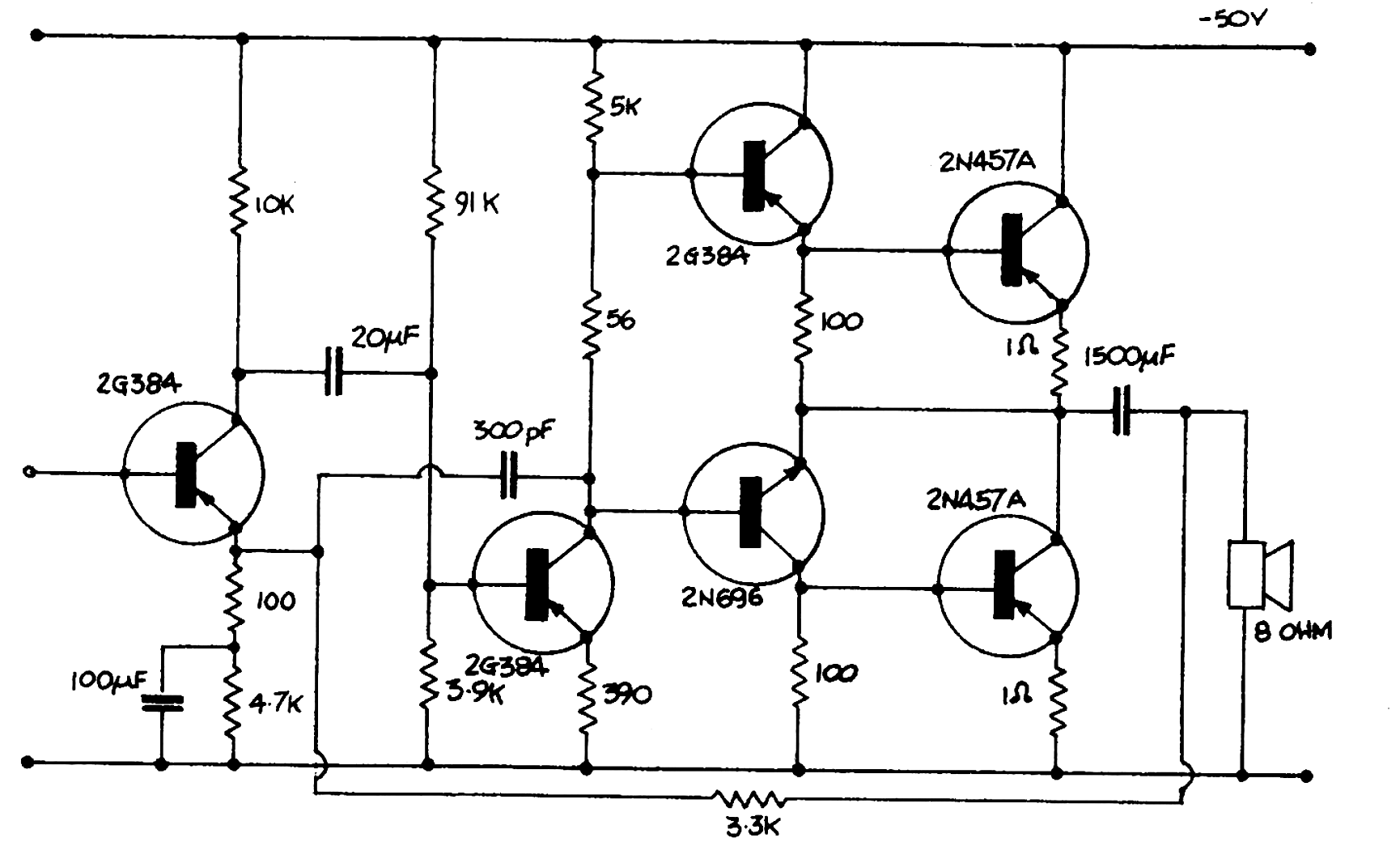

Este amplificador com transistores complementares na saída fornece uma potência de 20 W em carga de 80 ohms. Encontramos numa publicação dos anos 80 sendo os transistores tipos da época. Os transistores podem ser substituídos por equivalentes modernos. Observe a alta tensão usada na alimentação.
