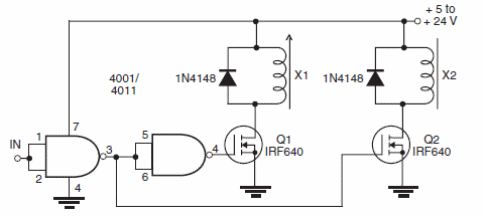

De acordo com o nível lógico aplicado à entrada deste circuito, X1 é acionado e X2 desliga. Com a inversão do nível, X1 desliga e X2 é acionado. A corrente e a tensão máxima para o CMOS é 15 V e para os solenóides pode ser separada e chegar aos 24 V. A corrente depende dos transistores usados. O circuito é de um livro de Newton C. Braga.
Controle CMOS Inteligente de Dois Solenóides
