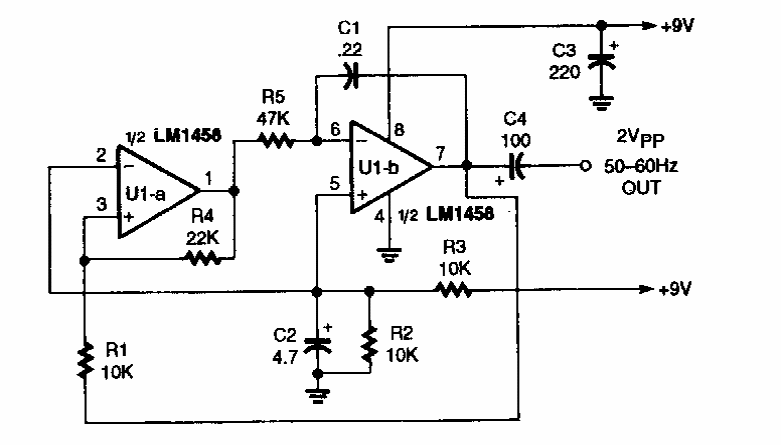

Gerador triangular CIR21869S CB21334E (CIR20778)

Este circuito foi encontrado numa Popular Electronics antiga. O circuito integrado é equivalente a um duplo 741. A fonte não precisa ser simétrica.

| Clique na imagem para ampliar |
