Esta é a simulação do CIR607 do Banco de Circuitos. Este circuito está no manual de Optoeletrônica da Texas Instruments. Ele mostra como agregar um controle de corrente para um foto-transistor num receptor simples para foto-sensor ou link óptico tanto de dados. A alimentação pode ser feita com tensões de 6 a 18 V e um equivalente para o transistor usado é o BC548.

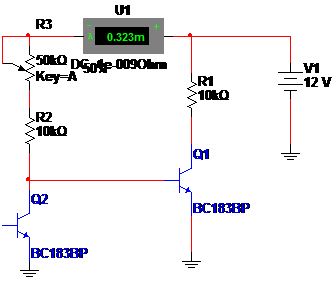

A simulação é mostrada a seguir, com a conexão de um amperímetro para mostrar a corrente no circuito. O foto diodo é substituído por um transistor comum para simular uma corrente de fuga constante.
Para fazer o download dos arquivos de simulação e Netlist - clique aqui (ne0467.zip)
