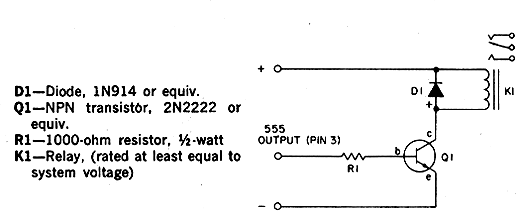

A publicação 101 Electronics Circuits de 1976 mostra neste circuito como excitar o relé a partir da saída de um 555. O transistor pode ser substituído por equivalentes como o BC548, BD135, etc. e o relé deve ter a mesma tensão usada na alimentação do sistema. O circuito funcionará com tensões de 5 a 15 V. Esta configuração pode ser vista em outros artigos do site, inclusive em Circuitos Simulados.
Etapa Excitadora Para 555
