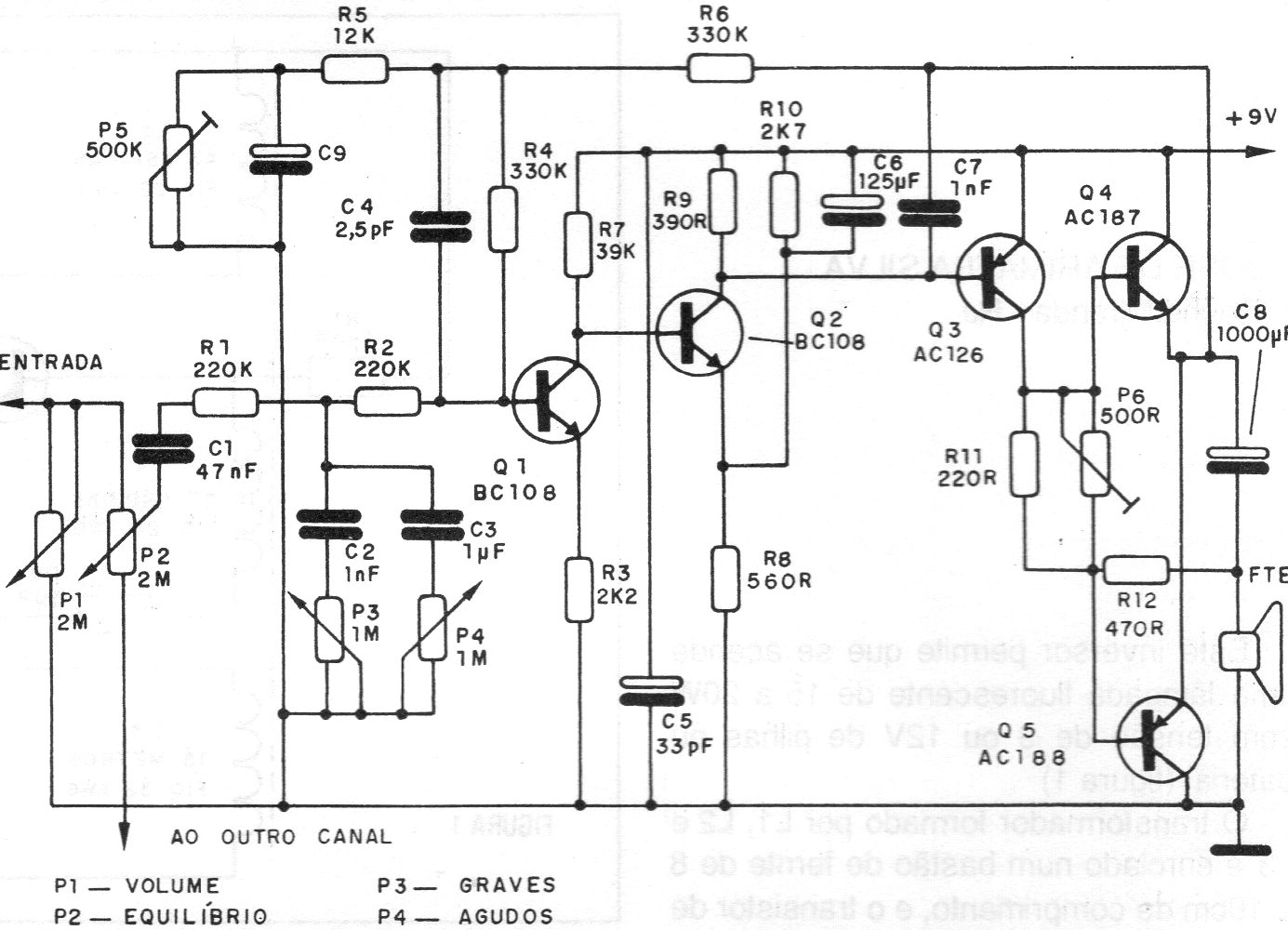

Este amplificador de aproximadamente 6 W utiliza transistores complementares na saída, os quais devem ser dotados de dissipadores de calor. O circuito é de uma documentação de 1987 devendo ser alimentado por uma tensão de 9 V. A corrente da fonte deve ser de pelo menos 1 A. O circuito inclui controles de tom. Na versão original P1 é de volume e P2 de equilíbrio. O par de saída pode ser substituído pelos BD135 e BD136.
