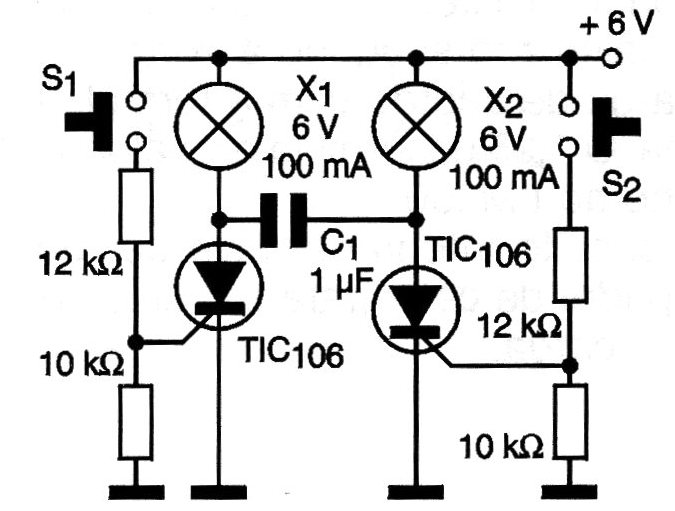

Utilizando dois SCRs podemos elaborar um flip-flop de alta potência capaz de controlar diretamente lâmpadas de 6 ou 12 V com correntes de até mais de 1 ampère. O circuito pode ser usado para comutar lâmpadas a partir de sensores de baixa corrente ou ainda como uma aplicação didática para aulas. Eventualmente, o capacitor C1 deve ser aumentado em função da corrente das lâmpadas. Podem ser empregados eletrolíticos em oposição, já que este componente deve ser despolarizado. Dependendo da corrente das cargas (lâmpadas) os SCRs devem ser montados em radiadores de calor.
| Clique na imagem para ampliar |
