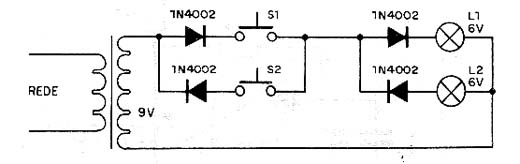

O circuito abaixo mostra como é possível controlar duas pequenas lâmpadas de 6 V até 500 mA utilizando dois fios. Os diodos são os 1N4002 para baixas tensões e o transformador tem enrolamento com tensão maior que a das lâmpadas, pois cada uma recebe apenas metade dos semiciclos da corrente alternada em vista da presença dos diodos. O mesmo circuito funcionará com lâmpadas de 110 V e usando diodos 1N4004 (110 V) ou 1N4007 (220 V), com lâmpadas até 100 W. Não devem ser usadas lâmpadas que não sejam incandescentes.
Controle de Duas Lâmpadas Por Dois Fios
