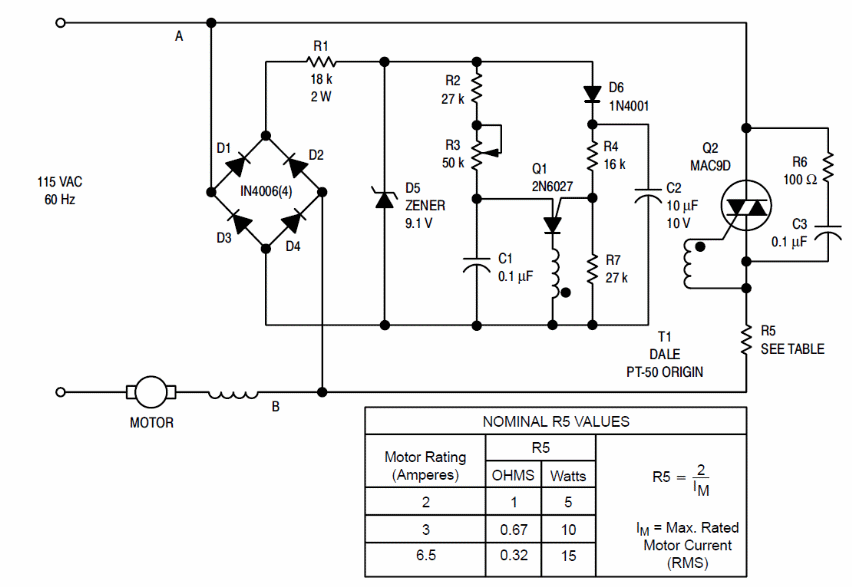

Este circuito usa um triac e um PUT para controlar motores com correntes até 6,5 A. O circuito é de um manual de tiristores da On Semiconductor e o Triac admite equivalente de acordo com a potência do motor. O transformador é do tipo de pulso com relação de espiras de 1:1. O Triac deve ser dotado de dissipador de calor.
