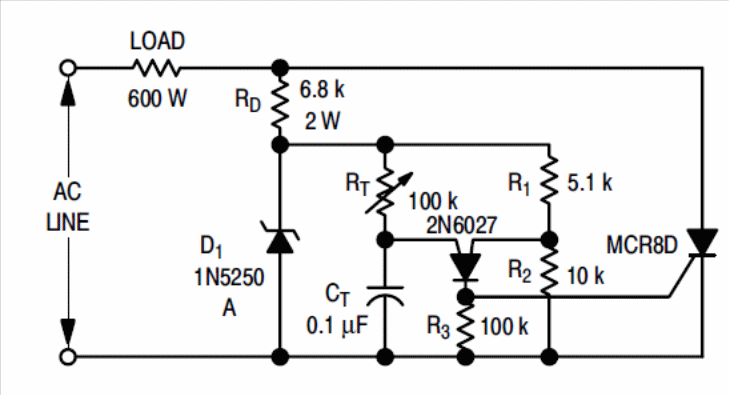

Este circuito é de um manual de tiristores da On Semiconductor. Ele faz uso de um PUT e de um SCR que admite equivalente, de acordo com a potência do motor. O SCR deve ser dotado de dissipador de calor e o controle é de meia onda.
| Clique na imagem para ampliar |
