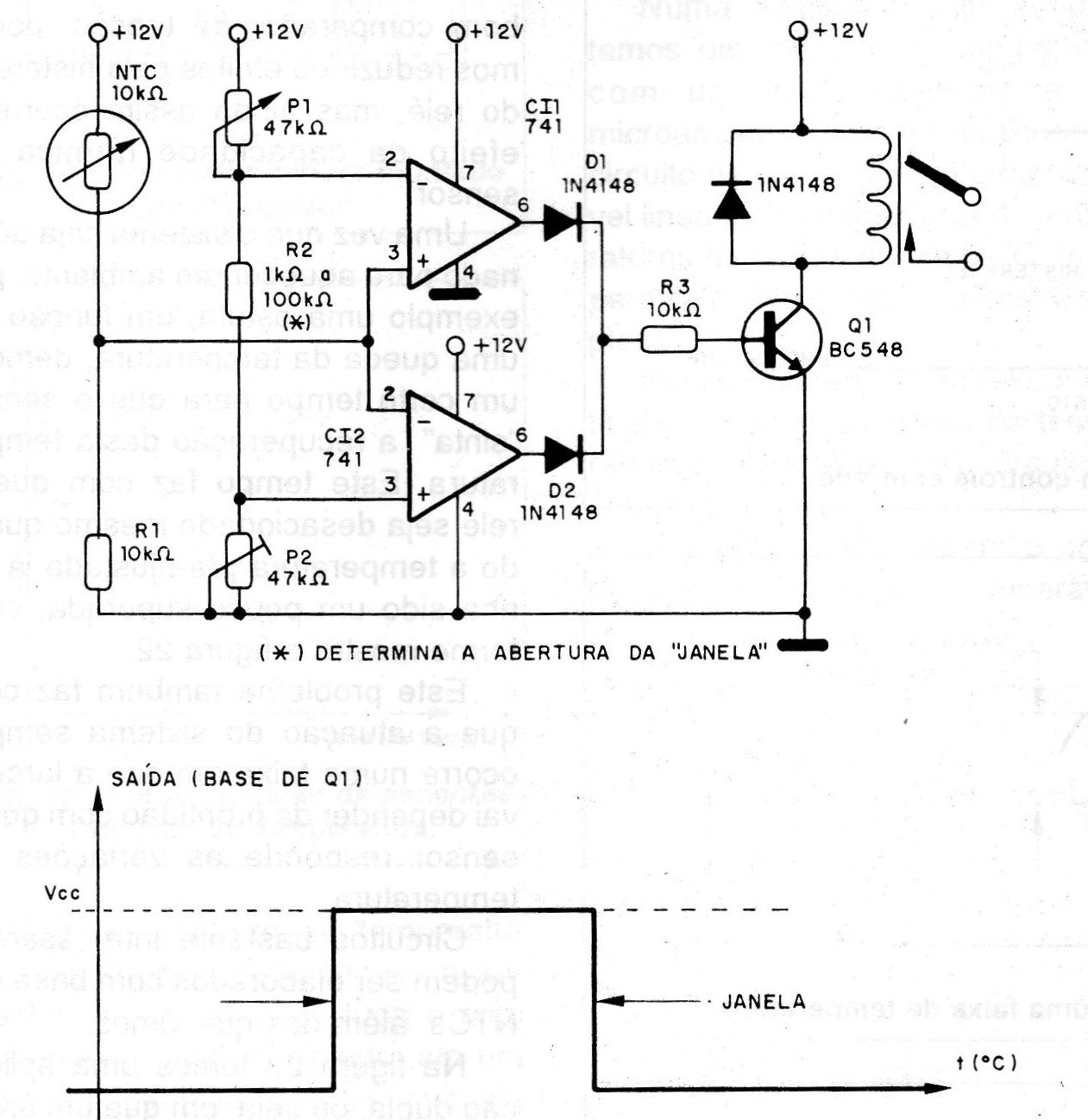

O circuito apresentado utiliza um comparador de janela para manter um relé acionado somente quando o sensor se mantiver numa faixa de temperaturas que pode ser ajustada em P1 e P2, O circuito integrado pode ser substituído por outro operacional ou mesmo comparadores da série LM139. O relé é de 12 V com 50 mA de corrente de disparo.
| Clique na imagem para ampliar |
