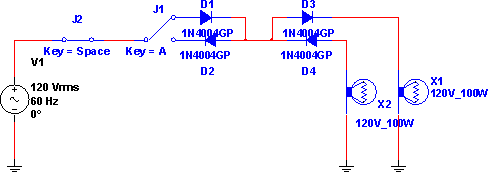

Este circuito mostra como controlar duas lâmpadas utilizando apenas um fio de ligação. Numa posição de J1acende a lâmpada X1e na outra a lâmpada X2. Para apagar e acender é usado um segundo interruptor que é J2. Uma possibilidade interessante que não é disponível no Multisim 11.0 é usar uma chave de 4 posições. Uma delas ficaria livre para desligar o circuito e a segunda usada para conexão direta na linha, caso em que as duas lâmpadas acenderiam. Este circuito se presta mais à sinalização, pois as lâmpadas acendem com metade do brilho nominal, isso porque apenas os semiciclos positivos ou negativos são conduzidos. O circuito não funciona com lâmpadas que não sejam incandescentes; Os diodos devem ser especificados de acordo com a corrente da lâmpada, no caso do 1N4004 até 100 W e para 220 V devem ser usados os 1N4007. O circuito também funciona com tensões de 6 V ou 12 V do secundário de um transformador, com lâmpadas correspondentes.Na simulação a barra de espaço liga e desliga o circuito enquanto que a tecla A comuta as lâmpadas.
Arquivos para download: Simulação e Netlist
