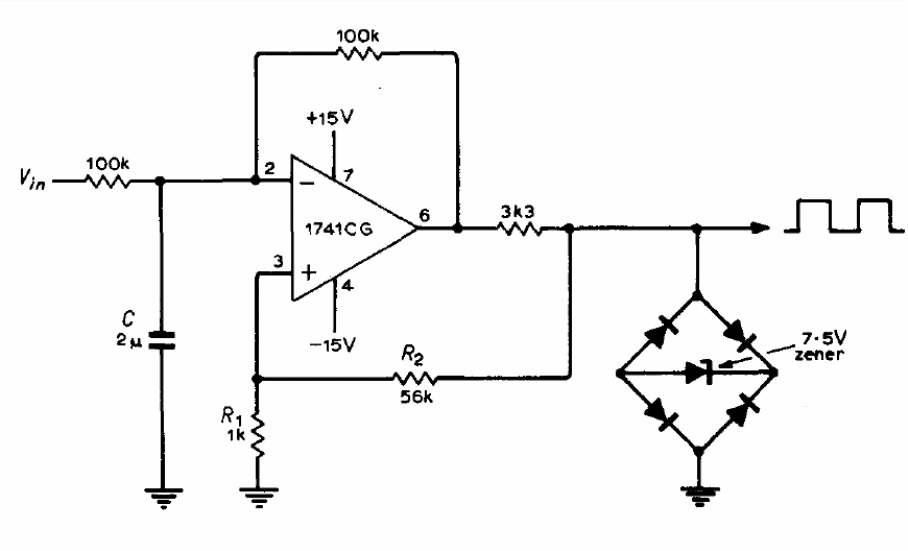

Este circuito foi encontrado numa documentação antiga, podendo ser implementado com outros amplificadores operacionais. O diodo zener determina a amplitude do pulso e os demais diodos da ponte são 1N4148. A alimentação deve ser feita com fonte simétrica.
| Clique na imagem para ampliar |
