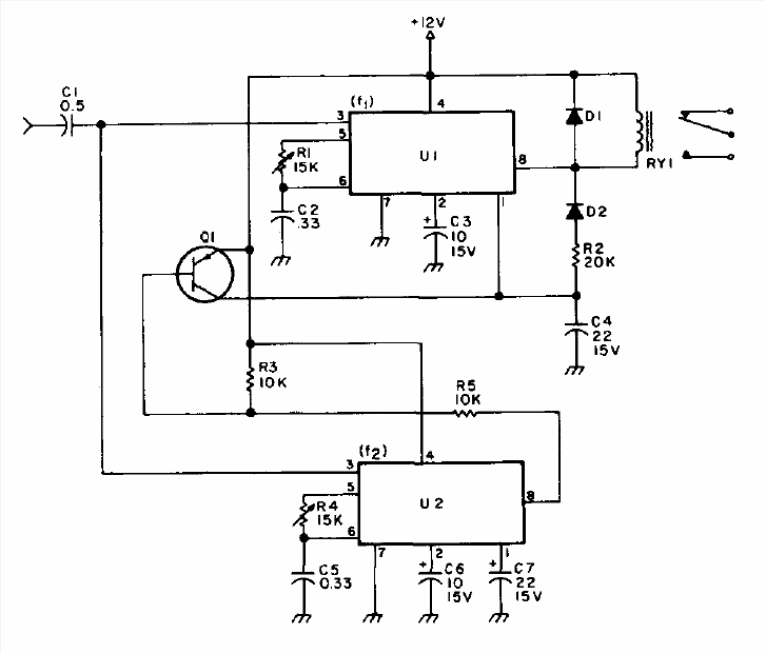

Este circuito foi encontrado em uma publicação de 1977. O circuito reconhece dois tons sucessivos, acionando um relé sensível de 20 mA. Para relés de maior corrente deve ser usado um transistor PNP no acionamento. As frequências são ajustadas em R1 e R4 e o transistor pode ser um 2N2222 ou equivalente. O circuito deve ser alimentado por tensões de 5 a 12 V.
| Clique na imagem para ampliar |
