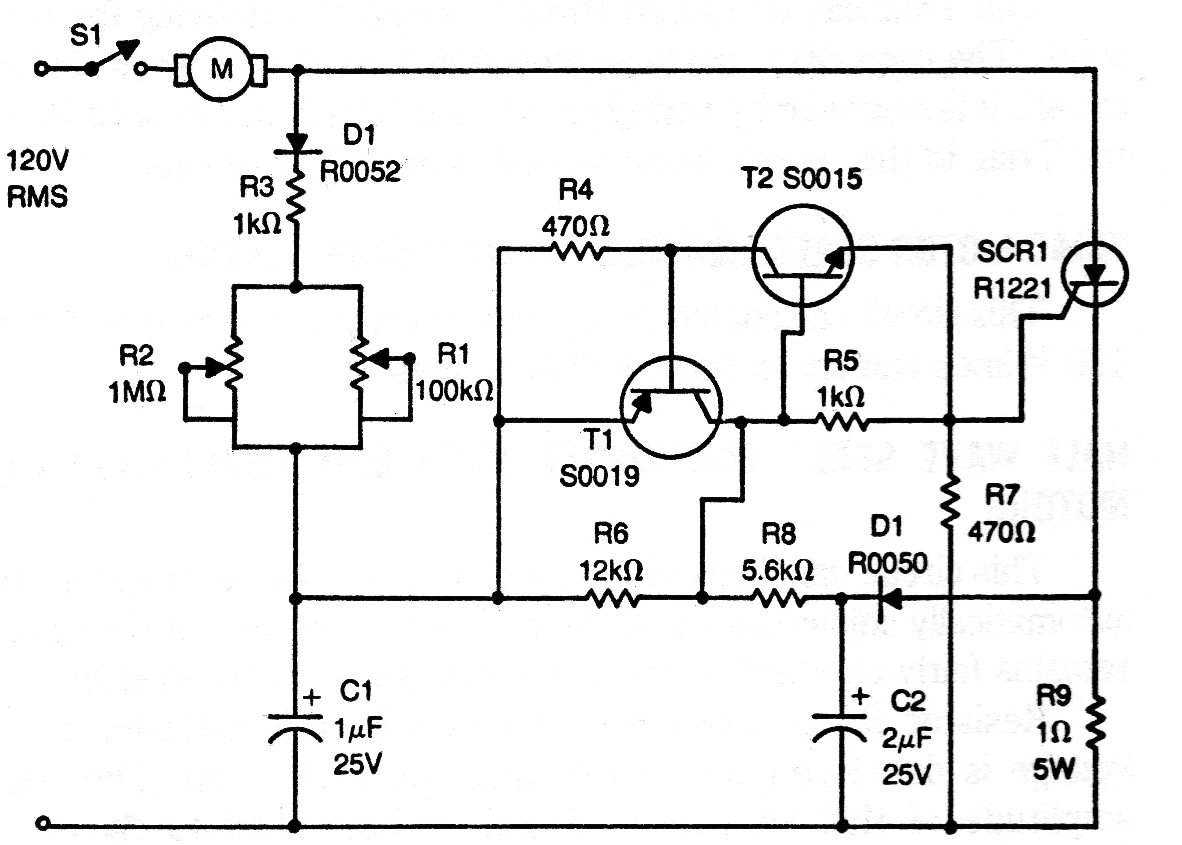

Este interessante circuito de uma documentação dos anos 70 opera com motores até 3 A se um SCR da série TIC106 for usado. O SCR deve ser dotado de radiador de calor e os transistores podem ser os BC558 e BC548 para a chave regenerativa do diagrama. O os diodos podem ser os 1N4004 e se o circuito for usado em 220 V, os diodos devem ser os 1N4007.
| Clique na imagem para ampliar |
